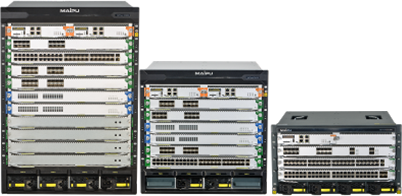

MyPower S6600A系列智能园区网核心交换机是麻豆公司新一代机架式交换机系列产品之一。该系列交换机产品大量成功部署于金融、政府、运营商、商业、医疗等高价值比、高稳定性的应用场景；产品具有高性能、高稳定、成熟可靠等特点，拥有完全的自主知识产权。
MyPower S6600A系列智能园区网核心交换机基于先进的交换平台，全新ASIC体系结构设计，可以提供超大容量L2/L3层数据交换服务；采用先进的电信级99.999%设备稳定性设计，所有部件全冗余；支持IPv4、IPv6数据的全分布式硬件线速处理，支持40G/100G高速端口，满足高端设备高密度、高吞吐量下的IPv4、IPv6数据转发要求。
MyPower S6600A系列智能园区网核心交换机作为多业务网络核心平台，可与麻豆全系列交换机一起为金融、运营商、政府、能源、交通、教育、军队等用户提供全方位的广域网和局域网解决方案，广泛适用于各个行业领域的省级网络汇聚层；大、中型园区网核心、汇聚层；地市级局域网核心、汇聚层；运营商IP城域网汇聚、接入层等。
多级交换架构交换平台
采用新一代100G交换平台设计，通过多级交换矩阵实现板卡内和板卡间超高速二、三层线速分布式转发；通过持续对交换引擎进行硬件性能升级，可以平滑的升级，支持高密度万兆、千兆以太网板卡，支持40/100GE接口，满足高端交换机设备高密度、大吞吐量、可扩展的要求。支持10G电口、5G电口，10G光口，25G光口、40G光口扩展。
硬件多冗余设计，确保苛刻的电信级高运营能力
采用新一代数据中心级高端交换机才具有的主控和交换板卡分离技术，采用全分布式转发处理架构，结合独特的双引擎和双交换板卡互为备份设计，真正确保了核心交换平台的电信级99.999%可靠性。主控、交换分离技术也为后续产品带宽的持续升级提供强大的硬件基础。
系统采用ATCA架构理念，关键部件均提供最为完善的双冗余或者多冗余设计，支持电源冗余、管理模块冗余、交换矩阵冗余、链路冗余等，整个系统电源模块、风扇模块、业务板卡等均支持热插拔，保证业务永不中断。
全面的IPv6全分布式硬件解决方案
整个平台支持基于ASIC全分布式全线速硬件IPv6转发方式，可以在卡内、卡间实现IPv6报文的全线速处理，为IPv6大规模组网提供了有力保障。全面支持IPv6协议族，支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由协议，支持丰富的IPv4向IPv6过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术，保证IPv4向IPv6的平滑过渡。
领先的电信级产品的易用性、可管理性
通过独立的机箱管理平面，能够自动检测和上报硬件故障，并进行相应的故障隔离；支持机箱和板卡温度监控、风扇转速自动调整、CPU系统异常重启前关键信息保存等，方便故障排查。支持在线状态检测机制，支持单板离线故障诊断，提供快速方便的现场定位技术。
主控板卡上提供独立的Console口、带外管控接口、调试接口等等，丰富的维护接口设计，使MyPower S6600A园区网产品具备了电信运营级产品品质，为日常多业务情况下的网络高效维护提供了强有力的硬件基础。
完善的安全解决方案，提供全方位的安全保障
提供系统的网络安全功能，支持基于用户安全策略的SNMP V3、MAC+IP+VLAN绑定、802.1X认证等安全策略；支持防网络风暴攻击、防DOS/DDOS攻击、防ARP攻击、防扫描窥探攻击、防畸形报文攻击、防网络协议报文攻击等安全技术。控制平面和转发平面采用物理隔离，支持控制平面和转发平面的多级保护及安全性。提供多种攻击检测机制，包括ARP深度检测、IP攻击检测、TCP攻击检测、IP Source Guard等。
支持虚拟化功能，实现配置统一管理和无人值守部署
MyPower S6600A支持VST的管理平面虚拟化功能，支持同系列设备之间虚拟化（横向虚拟化H-VST功能）和不同系列设备之间的虚拟化（纵向虚拟化M-VST功能）；可将128台各系列交换机虚拟化为单台超高性能的逻辑交换机，进行统一管理和无人值守部署。同时启用横向+纵向虚拟化功能的网络系统，将极大简化网络结构，提高稳定性，简化管理，降低维护难度。
高速交换平台配合众核处理实现多业务加速
MyPower S6600A系列智能园区网核心交换机是麻豆多年IP网络技术研发的结晶，依靠先进的100G交换平台，采用全球领先的40G处理能力的众核处理器技术，通过全硬件处理实现了NAT、防火墙、VPN、IPFIX、流量分析、内容过滤、语音、视频、网管等功能，扩大了核心交换机的使用范围，实现了网络核心和业务核心的融合。通过加强核心设备的功能集成，将以前多种设备分布实现的业务功能通过一台MyPower S6600A高性能交换机平台来集中处理，既减少网络复杂度，降低了用户的维护工作量；又可以通过MyPower S6600A高性能交换机平台的高性能交换通道，提供一个高性能的数据转发环境。
|
产品型号 |
S6600A-03 |
S6600A-04 |
S6600A-06 |
S6600A-10 |
|
硬件规格 |
||||
|
主控板槽位数 |
2 |
2 |
2 |
2 |
|
交换板槽位数 |
- |
- |
0/2 |
0/2 |
|
业务板槽位数 |
3 |
4 |
6/4 |
10/8 |
|
包转发率 |
98000Mpps |
118000Mpps |
160000Mpps |
160000Mpps |
|
交换容量 |
230Tbps |
384Tbps |
384Tbps |
384Tbps |
|
ARP表项 |
256K |
|||
|
最大MAC地址表项 |
512K |
1M |
2.5M |
2.5M |
|
IPv4路由条目 |
150K |
150K |
150K |
150K |
|
IPv6路由条目 |
120K |
120K |
120K |
120K |
|
ACL |
256K |
256K |
256K |
256K |
|
VLAN |
4K |
4K |
4K |
4K |
|
管理接口 |
1个USB口， 1个Console配置接口，1个CMM调试接口，1个管理以太接口 |
|||
|
3、6、10槽位型号支持SD口、Reset按键 |
||||
|
冗余设计 |
主控板、交换板、电源、风扇 |
|||
|
外形尺寸（W×D×H） |
440×430×180mm |
441×434×222mm |
441×434×488mm |
441×434×666mm |
|
电源 |
4个 |
2个 |
4个 |
|
|
输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz |
||||
|
温度 |
工作温度：0℃ 到 50℃ |
|||
|
存储温度：-40℃ 到 70℃ |
||||
|
湿度 |
工作湿度：10% 到 90% ，无冷凝 |
|||
|
相对湿度：5% 到 95% ，无冷凝 |
||||
|
散热方式 |
前进后出直风道设计，多风扇冗余 |
|||
|
软件特性 |
||||
|
以太网特性 |
端口隔离、UNI/NNI隔离 |
|||
|
风暴抑制 |
||||
|
COMBO端口自适应 |
||||
|
基于端口、VLAN、全局MAC地址学习数目限制 |
||||
|
静态MAC配置 |
||||
|
黑洞地址配置 |
||||
|
MAC地址自动学习和老化 |
||||
|
MAC地址迁移告警 |
||||
|
4K个VLAN、基于端口、MAC、IP地址、协议端口号的VLAN等 |
||||
|
VLAN Mapping N:1 |
||||
|
PVLAN |
||||
|
Super-Vlan |
||||
|
GVRP |
||||
|
基本QinQ和灵活QinQ |
||||
|
STP/MSTP/RSTP、BPDU Guard、Root Guard、 |
||||
|
Flap Guard、Loop Guard、边缘端口检测、BPDU报文加密 |
||||
|
VIST、LBD、EIPS |
||||
|
一对一、多对一端口镜像 |
||||
|
数据流镜像 |
||||
|
ERSPAN远程镜像 |
||||
|
ERSPAN增强型远程镜像 |
||||
|
VLAN镜像 |
||||
|
动态链路汇聚 |
||||
|
静态链路汇聚 |
||||
|
跨板卡、跨设备链路汇聚 |
||||
|
流量负载均衡 |
||||
|
路由特性 |
TCP、UDP、Ping、TraceRoute、Telnet、FTP、TFTP、ICMPv4、DNS、UDP Helper、DHCP、DHCP server、DHCP Delay、DHCP Snooping、NTP、SNTP、支持ARP、ARP Proxy |
|||
|
IPv4/IPv6双协议栈、TCP6、UDP6、RawIP6、Pingv6、TraceRoute6、Telnet6、FTP6、TFTP6、DNS6、ICMPv6、VRRPv3、DHCP6、ND、PMTUD（IPv6） |
||||
|
RIPv1/v2、RIPng、IRMP、OSPFv2、IS-IS、BGP、 GRE、IPIP隧道、IPv4静态路由\路由策略\路由迭代\策略路由 |
||||
|
RIPng功能、OSPFv3功能、IS-ISV6功能、BGPv4+功能、IPv6静态路由\IPv6路由策略\IPv6路由迭代\IPv6策略路由、IPV6过渡隧道、GREv6 |
||||
|
组播功能 |
IGMPv1/v2/v3 Snooping、组播VLAN、支持MLD v1/v2 Snooping |
|||
|
IGMPv1/v2/v3、MLD v1/v2、组播静态路由、IPv4域内组播路由、IPv4域间组播路由、IPv4组播组管理、支持MSDP、PIM-SM、PIM-DM、PIM-SSM、PIM-SDM |
||||
|
IPv6 域内组播路由、IPv6域间组播路由、IPv6组播组管理、IPv6组播转发、MSDP for IPv6、支持PIM-SMv6、PIM-DMv6、PIM-SSMv6、MLPV1/V2 |
||||
|
MPLS |
LDP |
|||
|
MPLS L3VPN |
||||
|
MPLS Qos |
||||
|
MPLS基本功能 |
||||
|
ACL/QOS |
IPV4/IPV6标准ACL |
|||
|
IPV4/IPV6扩展ACL |
||||
|
混合ACL |
||||
|
MAC ACL |
||||
|
基于端口ACL |
||||
|
基于三层接口ACL |
||||
|
基于VLAN ACL |
||||
|
基于全局ACL |
||||
|
Ingress/Egress ACL |
||||
|
ACL匹配日志 |
||||
|
基于时间域绑定ACL |
||||
|
SP、RR、WRR、WDRR等队列调度方式 |
||||
|
802.1p、DSCP等优先级映射 |
||||
|
流分类 |
||||
|
流量监管 |
||||
|
流量整形 |
||||
|
拥塞管理 |
||||
|
拥塞避免 |
||||
|
基于时间域的速率限制 |
||||
|
基于时间域的流量整形 |
||||
|
安全功能 |
支持CPU 保护功能，如ICMP Flood拦截、SYN Flood攻击拦截等，针对发往 CPU 处理的各种报文进行流量控制和优先级处理，CPU根据不同协议进行限速保护，支持MSTP协议国密算法加密，RIP、OSPF协议支持国密认证算法，支持配置文件国密算法加密，防护设备配置环境信息泄漏 |
|||
|
防止数据报文攻击、防止协议报文攻击、支持攻击检测功能、协议报文保护、报文收发诊断、三级CPU保护、CPU防攻击 |
||||
|
报文合法性检查、URPF检查、报文过滤功能、协议分类限流、端口隔离、DHCP Snooping、DHCPv6 Snooping、IPSG、IPSGv6、AARF、Dynamic ARP Inspection、ARP Check、Host Guard、OSPF国密SM3认证、RIP国密SM3认证、BPDU报文加密、支持MACsec硬件加密技术 |
||||
|
Portal认证、802.1X认证、MAC认证、端口安全、可信设备接入 |
||||
|
虚拟化 |
横向虚拟化，支持分裂、合并、多激活等多种在线检测，多虚一技术N:1，最多支持8台设备，同一虚拟组内设备具有统一的转发表项和管理页面 |
|||
|
纵向虚拟化管理，支持128台设备2层组网；支持透传组网 |
||||
|
1：N虚拟化，支持基于多核、业务槽位、端口等资源划分 |
||||
|
数据中心特性 |
Vxlan跨数据中心互联 ，支持L2网关模式；支持L3网关模式；支持EVPN Vxlan、支持多活网关部署 |
|||
|
TRILL 透明交换网络、支持二、三层TRILL |
||||
|
OpenFlow1.1/1.2/1.3,Ovsdb、Netconf |
||||
|
设备维护 |
Console口登录、Telnet、SSH V1/V2，CLI进行设备管理、IBM、HP等第三方网管平台 |
|||
|
FTP/TFTP上传/下载文件、SFTP/SCOPY上传/下载文件、格式化，文件、目录的创建、拷贝、删除、保存文件管理功能 |
||||
|
Ping、TraceRoute、LSP Ping/Tracert功能、端口环路监测 |
||||
|
SNMP V1/V2/V3、RMON、WEB网管、第三方网管、SSH V1/V2、支持远端批量升级、配置自动下发、IPFIX/SFLOW/Netstream，支持tr069 |
||||
|
802.3ah OAM、802.1ag OAM、ITU Y.1731 OAM |
||||
|
IEEE 802.3az EEE（能效以太网） |
||||
|
高可靠性 |
各组件均支持热插拔 |
|||
|
数据在主备主控板间实时备份 |
||||
|
控制转发分离 |
||||
|
支持ISSU |
||||
|
支持IOS备份与恢复、支持配置文件备份与恢复 |
||||
|
VRRP、VBRP、VRRPv3、BFDv6 |
||||
|
IP FRR、VPN FRR、BFD for VRRP/BGP/IS-IS/RIP/OSPF/RSVP/静态路由（实现50ms故障业务倒换）、EIPS以太环网保护协议（可实现50ms故障业务快速倒换），支持VRRP与TRILL联动，ULFD、ULPP、Monitor Link、keepalive、 |
||||

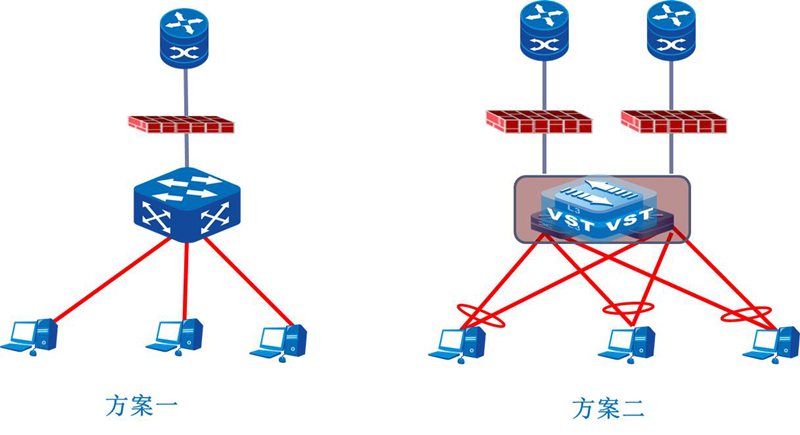

部署位置： 多业务企业网核心
产品关键点：
1. 高稳定性能力：主控、交换分离架构设计，硬件全冗余设计；完善的硬件、软件故障快速检测和切换能力设计；
2. 成熟的网络横向、纵向虚拟化部署能力，一个园区网\局域网只需要维护一台设备，真正的“一网一机”；3. 产品支持丰富的动态路由协议、完美与其他厂商设备兼容、支持多种Vlan协议部署、支持大容量ACL、具备多种抗攻击、防攻击能力等。

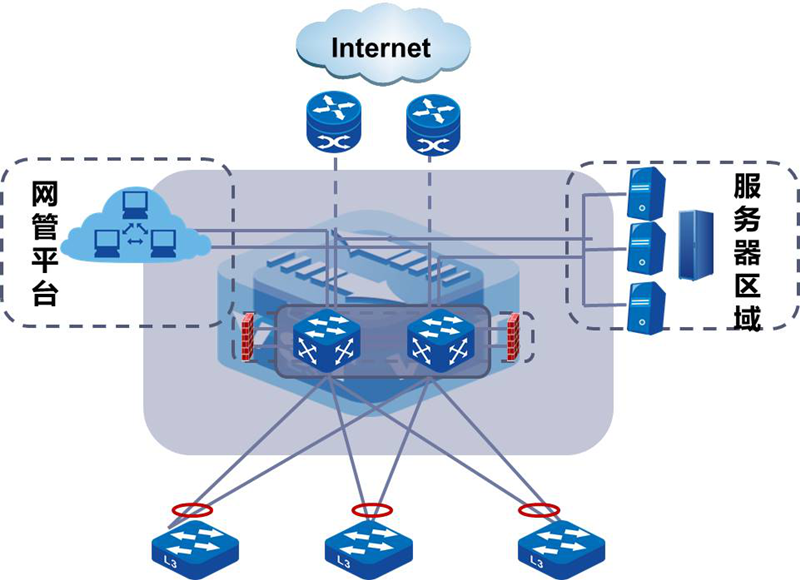

部署位置：FTTD光纤到桌面网络的业务核心
产品关键点：
1. 高稳定性能力：主控、交换分离架构设计，硬件全冗余设计；完善的硬件、软件故障快速检测和切换能力设计；
2. 高密度千兆部署能力，单机提供高达384个千兆光口，满足终端大容量部署需求；
3. 光纤通信质量高，保密性强，抗干扰能力强，终端接入安全性高。
|
产品型号 |
描述 |
|
MyPower S6600A系列主机 |
|
|
SM6600A-03-MF |
机架式交换机主机，2个主控槽位、3个线卡插槽，4个电源插槽 |
|
S6600A-04 |
机架式交换机S6600A-04主机，2个主控插槽、提供4个业务插槽，2个电源插槽 |
|
S6600A-06 |
机架式高端交换机S6600A-06主机，4+2个普通业务插槽，2个主控槽位、2个交换模块插槽，4个电源插槽 |
|
S6600A-10 |
机架式高端交换机S6600A-10主机，8+2个普通业务插槽，2个主控槽位、2个交换模块插槽，4个电源插槽 |
|
电源 |
|
|
AD500M-HS0F |
500W交流电源模块，适用于4槽位机箱使用 |
|
AD800-1D005M |
800W交流电源模块 |
|
AD1600-1D005M |
1600W交流电源模块 |
|
主控、交换引擎 |
|
|
SM66A-03-MPUA |
S6600A-03主控卡，支持2张冗余备份 |
|
SM66A-MPUD |
S6600A-04主控卡，支持2张冗余备份 |
|
SM66A-MPUC |
S6600A-06/10主控卡，支持2张冗余备份 |
|
SM66A-MPUE |
S6600A-06主控卡，支持2张冗余备份 |
|
SM66A-SFUC |
交换交换卡，支持2张冗余备份 |
|
SM66A-SFUD |
交换交换卡，支持2张冗余备份 |
|
SM66A-SFUE |
交换交换卡，支持2张冗余备份 |
|
SM66A-SFUF |
交换交换卡，支持2张冗余备份 |
|
风扇 |
|
|
FAN-7C-01 |
风扇模块，适用于3槽位机箱使用 |
|
FAN-05C-01B |
风扇模块，适用于4槽位机箱使用 |
|
FAN-11A-01 |
风扇模块，适用于6槽位机箱使用 |
|
FAN-15B-01 |
风扇模块，适用于10槽位机箱使用 |
|
以太网业务模块 |
|
|
SM66A-24GEF8XGEF-S-EC |
交换机业务混合卡，8个万兆SFP+光接口，24个千兆SFP光接口，支持2张冗余备份 |
|
SM66A-16GEF16XGEF-S-EC |
交换机业务混合卡，16个万兆SFP+光接口，16个千兆SFP光接口，支持2张冗余备份 |
|
SM66A-16XGEF4QXGE-EC |
业务卡，16个万兆SFP+接口，4个40G QSFP+接口 |
|
SM66A-16XGEF4QXGE-SA |
业务卡，16个千兆/万兆/25G光接口，4个40G QSFP+接口 |
|
SM66A-16XGEF-EC |
业务卡，16个万兆SFP+光接口 |
|
SM66A-24GET24GEF2XF-EC |
业务卡，24个千兆电接口，24个千兆SFP光接口，2个万兆SFP+光接口 |
|
SM66A-28GEF24XGEF-EC |
业务卡，24个万兆SFP+光接口，28个千兆SFP光接口 |
|
SM66A-36GEF16XGEF-EC |
业务卡，16个万兆SFP+光接口，36个千兆SFP光接口 |
|
SM66A-48GEF2XGEF-EC |
业务卡，48个千兆SFP光接口，2个万兆SFP+光接口 |
|
SM66A-48GET2XGEF-EC |
业务卡，48个千兆电接口，2个万兆SFP+光接口 |
|
SM66A-48GETP2XGEF-EC |
业务卡，48个千兆电接口,支持PoE功能，2个万兆SFP+光接口 |
|
SM66A-52XGEF-EC |
业务卡，52个万兆SFP+光接口 |
|
SM66A-12QXGE-DB |
高端业务卡，12个40G QSFP+接口 |
|
SM66A-16QXGE-DB |
高端业务卡，16个40G QSFP+接口 |
|
SM66A-24QXGE-DB |
高端业务卡，24个40G QSFP+接口 |
|
SM66A-52XGET-EC |
业务卡，52个万兆电接口 |
|
SM66A-32SQFP-EC |
业务卡，32个25G SFP28接口 |
|
SM66A-4QFP-DB |
高端业务卡，4个40G/100GE QSFP28接口 |
|
SM66A-24GEF24XGEF-DB |
高端业务卡，24个千兆SFP光口，24个万兆SFP+光口 |
|
SM66A-24XGEF-DB |
高端业务卡，24个万兆SFP+光接口卡 |
|
SM66A-48GEF-DB |
高端业务卡，48个千兆SFP |
|
SM66A-48GET-DB |
高端业务卡，48个千兆电接口 |
|
SM66A-48XGEF-DB |
高端业务卡，48个万兆SFP+光接口卡 |
|
以太网业务模块 |
|
|
SM66A-24GET24GEF-S-FC |
交换机业务混合卡，24个千兆SFP光接口，24个千兆电接口，支持2张冗余备份 |
|
SM66A-16XGEF-FC |
业务卡，16个万兆SFP+光接口 |
|
SM66A-24GET24GEF4XF-FC |
业务卡，24个10/100/1000M电接口，24个千兆SFP光接口，4个万兆SFP+光接口 |
|
SM66A-24XGEF-FC |
业务卡，24个万兆SFP+光接口 |
|
SM66A-32XGEF-FC |
业务卡，32个万兆SFP+光接口 |
|
SM66A-48GEF4XGEF-FC |
业务卡，48个千兆SFP光接口，4个万兆SFP+光接口 |
|
SM66A-48GET4XGEF-FC |
业务卡，48端口10/100/1000M电接口，4个万兆SFP+光接口 |
|
SM66A-8QXGE-FC |
业务卡，8个40G QSFP+接口 |
|
以太网业务模块（4槽适用） |
|
|
SM66A-16XGEF-FB |
业务卡，16个万兆 SFP+光接口 |
|
SM66A-24GET24GEF4XF-FB |
业务卡，24个 10/100/1000M电接口，24个千兆SFP光接口，4个万兆 SFP+光接口 |
|
SM66A-48GEF4XGEF-FB |
业务卡，48个千兆SFP光接口，4个万兆 SFP+光接口 |
|
SM66A-48GET4XGEF-FB |
业务卡，48端口10/100/1000M电接口，4个万兆 SFP+光接口 |
|
多业务模块 |
|
|
SM66A-FW-A |
交换机多业务防火墙卡，4个千兆SFP光接口，4个10/100/1000M电口 |
|
SM66A-ISG-A |
交换机多业务ISG卡，4个千兆SFP光接口、4个10/100/1000M电口 |
|
SM66A-AC-A |
交换机多业务AC卡，12个千兆电接口，8个千兆SFP光接口，2个万兆SFP+光接口，内置128个AP许可，最大管理1024个AP。 |
