随着“互联网+”业务创新思维的蓬勃发展，随着云计算、边缘计算、大数据等等迅猛发现，以“业务创新”为方向的新业务层出不穷，IT信息化产业获得前所未有的跨越式发展；业务创新同样也从数据中心外延到园区网建设；智能园区网、多业务园区网，BYOD办公等等的兴起对园区网的信息化建设带来新的挑战。

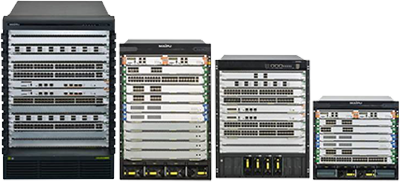

MyPower S8900E系列产品是麻豆公司在发展数据中心、云计算产品经验的基础上，针对新一代智能园区网需求特点推出的增强型园区网核心交换机；产品基于业内领先的主控、交换硬件分离技术、正交背板矩阵设计；开放北向接口，支持SDN组网架构，满足未来以“网络资源虚拟化”“移动安全接入”“多业务融合”为特点的新一代园区网建设而设计；产品支持高密度100G、40G、10G接口设计；提供1：N、N:1等多种物理资源虚拟化技术；配合麻豆公司MyPower S5820\S5830、MyPowerS4320等系列交换机可以为金融、政府、运营商、能源等各行业的园区网建设提供全方位、高保障、多系列的一体化新一代多业务园区网解决方案。
l 支持大容量集中认证解决方案：单台设备支持≥9万个终端并发在线，支持≥900终端每秒的802.1X认证报文处理速度
l 具备硬件状态可视化监控功能
可编程SDN交换机，按需定制，自动化部署云计算网络架构
业界领先的SDN交换机设计，支持OpenFlow1.3/1.4协议，兼容普通转发模式和OpenFlow流表转发模式。开放标准的NETCONF及OVSDB接口给第三方平台调用，打造高端交换机开放编程模式，满足客户对设备开放性、灵活性及按需定制化部署的业务需求；
坚持标准化技术路径，支持与第三方主流云平台、SDN控制器深度集成，在云计算业务部署需求下，实现网络资源池化，按需匹配计算资源调度需求；在自动化网络部署、智能化设备管理，端到端路径透视、全网流量统一调度方面做了积极的技术尝试和业务实践。
丰富数据中心特性
支持设备横向N:1虚拟化部署；支持128台纵向N：1管理虚拟化部署，无需规划设备互联地址和管理地址，运维工作量大幅减少；支持基于多核、槽位及端口为资源的1：N虚拟化技术；支持Vxlan、支持TRILL、具备多种大二层组网技术，满足云计算虚拟机大范围在线迁移；支持DCB （Data Center Bridging），支持ISSU（不中断业务升级）、OAM（操作、管理和维护）及能效以太网（EEE），充分满足了未来在大数据分析、高性能计算、AI神经算法应用场景下对基础网络性能、功能、弹性扩展能力等的苛刻要求。
多业务融合架构设计
产品采用融合架构设计，在标准业务槽位上可按需扩展各种多业务板卡，按照客户业务规划，可灵活方便的将园区网L2、L3报文重定向到各种多业务板卡内进行细粒度数据分析服务，满足新一代园区网建设中对数据业务精细化管理需求；在日常网络实际组网部署中，可按需部署多张多种数据分析类板卡，比如即可部署常见的FW、IPS、IDS等安全类板卡；也可扩展部署有线、无线一体化AC控制器、TAP数据分流器、数据回溯系统、大数据分析系统等等。
完善的IPV6解决方案
多业务园区网、智能物联网的兴起，将对IPv6的应用推向一个新高潮，MyPower S8900E支持完善的IPv6解决方案，支持IPv6静态路由、RIPng、OSPFv3、BGP4+等IPV6路由协议，支持丰富的IPv4向IPv6过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道等隧道技术，保证IPv4向IPv6的平滑过渡。
全面管理特性及绿色节能环保设计
设备支持丰富的各类管理接口，例如Console、带外网口、USB口，支持SNMPv1/V2/v3，支持麻豆SDN控制器；支持SHELL，Web，TELNET及Netconf、OVSDB等配置协议，支持OAM，支持SSH等加密方式，使得设备管理更加趋于多样、灵活及安全。
风扇支持智能多级分区分级调速，按需散热，节能降噪；
创新的端口节能技术，待机端口微功耗设计，整机功耗最高可减低20%以上；
采用240V高压直流供电技术，整机最高18%以上的能耗节省。
|
产品型号 |
S8900E-06 |
S8900E-10 |
S8900E-08 |
S8900E-12 |
|
硬件规格 |
||||
|
主控板槽位数 |
2 |
2 |
2 |
2 |
|
交换板槽位数 |
6 |
6 |
6 |
6 |
|
业务板槽位数 |
6 |
10 |
8 |
12 |
|
硬件架构 |
正交CLOS架构 |
|||
|
冗余设计 |
主控板、交换板、电源、风扇 |
|||
|
交换容量 |
387Tbps |
720Tbps |
665Tbps |
1158Tbps |
|
包转发率 |
115200Mpps |
345600Mpps |
260000Mpps |
384000Mpps |
|
USB接口 |
1 |
1 |
1 |
1 |
|
SD接口 |
1 |
1 |
1 |
1 |
|
Console口 |
2（RJ45+Mini USB） |
|||
|
带外管理接口 |
1 |
1 |
1 |
2（主控+机箱） |
|
Reset按键 |
1 |
1 |
1 |
2（主控+机箱） |
|
外形尺寸（W×D×H） |
441×434×444mm，高度约为10U |
441×434×666mm，高度约为15U |
442×645×666mm，高度约为15U |
484x745x841mm，高度约为19U |
|
电源 |
4个电源槽位 |
4个电源槽位 |
8个电源槽位 |
8个电源槽位 |
|
输入电压（AC）：100-240V～9A 50/60Hz |
||||
|
温度 |
工作温度：0℃ 到 50℃ |
|||
|
存储温度：-40℃ 到 70℃ |
||||
|
湿度 |
工作湿度：10～90%，无冷凝 |
|||
|
存储湿度：5% 到 95% ，无冷凝 |
||||
|
通风散热 |
前进后出直风道设计，多风扇冗余 |
|||
|
模块化风扇，可热插拔，自动调速 |
||||
|
VLAN |
4K（4096） |
|||
|
软件特性 |
||||
|
以太网特性 |
端口隔离、UNI/NNI隔离 |
|||
|
风暴抑制 |
||||
|
基于端口、VLAN、全局MAC地址学习数目限制 |
||||
|
静态MAC配置 |
||||
|
黑洞地址配置 |
||||
|
MAC地址自动学习和老化 |
||||
|
MAC地址迁移告警 |
||||
|
4K个VLAN、基于端口、MAC、IP地址、协议端口号的VLAN等 |
||||
|
VLAN Mapping N:1 |
||||
|
PVLAN |
||||
|
Super-Vlan |
||||
|
GVRP |
||||
|
基本QinQ和灵活QinQ |
||||
|
STP/MSTP/RSTP、BPDU Guard、Root Guard、 |
||||
|
Flap Guard、Loop Guard、边缘端口检测、BPDU报文加密 |
||||
|
VIST、LBD、EIPS |
||||
|
一对一、多对一端口镜像 |
||||
|
数据流镜像 |
||||
|
ERSPAN远程镜像 |
||||
|
ERSPAN增强型远程镜像 |
||||
|
VLAN镜像 |
||||
|
动态链路汇聚 |
||||
|
静态链路汇聚 |
||||
|
跨板卡、跨设备链路汇聚 |
||||
|
流量负载均衡 |
||||
|
路由特性 |
TCP、UDP、Ping、TraceRoute、Telnet、FTP、TFTP、ICMPv4、DNS、UDP Helper、DHCP、DHCP server、DHCP Delay、DHCP Snooping、NTP、SNTP、支持ARP、ARP Proxy |
|||
|
IPv4/IPv6双协议栈、TCP6、UDP6、RawIP6、Pingv6、TraceRoute6、Telnet6、FTP6、TFTP6、DNS6、ICMPv6、VRRPv3、DHCP6、ND、PMTUD（IPv6） |
||||
|
RIPv1/v2、RIPng、IRMP、OSPFv2、IS-IS、BGP、 GRE、IPIP隧道、IPv4静态路由\路由策略\路由迭代\策略路由 |
||||
|
RIPng功能、OSPFv3功能、IS-ISV6功能、BGPv4+功能、IPv6静态路由\IPv6路由策略\IPv6路由迭代\IPv6策略路由、IPV6过渡隧道、GREv6 |
||||
|
组播功能 |
IGMPv1/v2/v3 Snooping、组播VLAN、支持MLD v1/v2 Snooping |
|||
|
IGMPv1/v2/v3、MLD v1/v2、组播静态路由、IPv4域内组播路由、IPv4域间组播路由、IPv4组播组管理、支持MSDP、PIM-SM、PIM-DM、PIM-SSM、PIM-SDM |
||||
|
IPv6 域内组播路由、IPv6域间组播路由、IPv6组播组管理、IPv6组播转发、MSDP for IPv6、支持PIM-SMv6、PIM-DMv6、PIM-SSMv6、MLPV1/V2 |
||||
|
MPLS |
LDP |
|||
|
MPLS L3VPN |
||||
|
MPLS Qos |
||||
|
MPLS基本功能 |
||||
|
ACL/QOS |
IPV4/IPV6标准ACL |
|||
|
IPV4/IPV6扩展ACL |
||||
|
混合ACL |
||||
|
MAC ACL |
||||
|
基于端口ACL |
||||
|
基于三层接口ACL |
||||
|
基于VLAN ACL |
||||
|
基于全局ACL |
||||
|
Ingress/Egress ACL |
||||
|
ACL匹配日志 |
||||
|
基于时间域绑定ACL |
||||
|
SP、RR、WRR、WDRR等队列调度方式 |
||||
|
802.1p、DSCP等优先级映射 |
||||
|
流分类 |
||||
|
流量监管 |
||||
|
流量整形 |
||||
|
拥塞管理 |
||||
|
拥塞避免 |
||||
|
基于时间域的速率限制 |
||||
|
基于时间域的流量整形 |
||||
|
安全功能 |
防止数据报文攻击、防止协议报文攻击、支持攻击检测功能、协议报文保护、报文收发诊断、三级CPU保护 |
|||
|
报文合法性检查、URPF检查、报文过滤功能、协议分类限流、端口隔离、DHCP Snooping、DHCPv6 Snooping、IPSG、IPSGv6、AARF、Dynamic ARP Inspection、ARP Check、Host Guard、OSPF国密SM3认证、RIP国密SM3认证、BPDU报文加密 |
||||
|
Portal认证、802.1X认证、MAC认证、端口安全、可信设备接入 |
||||
|
虚拟化 |
横向虚拟化，支持分裂、合并、多激活等多种在线检测 |
|||
|
纵向虚拟化管理，支持128台设备2层组网；支持透传组网； |
||||
|
1：N虚拟化，支持基于多核、业务槽位、端口等资源划分 |
||||
|
高可靠性 |
各组件均支持热插拔 |
|||
|
数据在主备主控板间实时备份 |
||||
|
控制转发分离 |
||||
|
支持ISSU |
||||
|
支持IOS备份与恢复、支持配置文件备份与恢复 |
||||
|
VRRP、VBRP、VRRPv3、BFDv6 |
||||
|
1:1主控卡切换不丢包，当主控故障时，备主控会自动切换为主控，在设备上转发的二层和三层流无丢包保证业务可靠运行 |
||||
|
1:1交换矩阵卡切换不丢包，保证业务可靠运行 |
||||
|
IP FRR、VPN FRR、BFD for VRRP/BGP/IS-IS/RIP/OSPF/RSVP/静态路由（实现50ms故障业务倒换）、EIPS以太环网保护协议（可实现50ms故障业务快速倒换），支持VRRP与TRILL联动，ULFD、ULPP、Monitor Link、keepalive |
||||
|
设备维护 |
Console口登录、Telnet、SSH V1/V2，CLI进行设备管理、IBM、HP等第三方网管平台 |
|||
|
当出现配置错误等异常情况时可以实现设备的配置还原，可根据指令将设备配置回退到指定的回退点，保证业务稳定运行 |
||||
|
FTP/TFTP上传/下载文件、SFTP/SCOPY上传/下载文件、格式化，文件、目录的创建、拷贝、删除、保存文件管理功能 |
||||
|
Ping、TraceRoute、LSP Ping/Tracert功能、端口环路监测 |
||||
|
SNMP V1/V2/V3、RMON、WEB网管、第三方网管、SSH V1/V2、支持远端批量升级、配置自动下发、IPFIX/SFLOW，支持tr069，支持telemetry |
||||
|
支持基于真实业务流的实时检测技术，实时准确的进行网络故障检测 |
||||
|
802.3ah OAM、802.1ag OAM、ITU Y.1731 OAM |
||||
|
IEEE 802.3az EEE（能效以太网） |
||||
|
数据中心特性 |
Vxlan跨数据中心互联，支持L2网关模式；支持L3网关模式；支持EVPN Vxlan、支持多活网关部署 |
|||
|
TRILL 透明交换网络 |
||||
|
PFC、ETS、DCBX、802.1Qau增强以太网 |
||||
|
OpenFlow1.1/1.2/1.3,Ovsdb、Netconf |
||||
|
设备指标等参数仅供参考，具体数值，以实际交付产品为准 |
||||

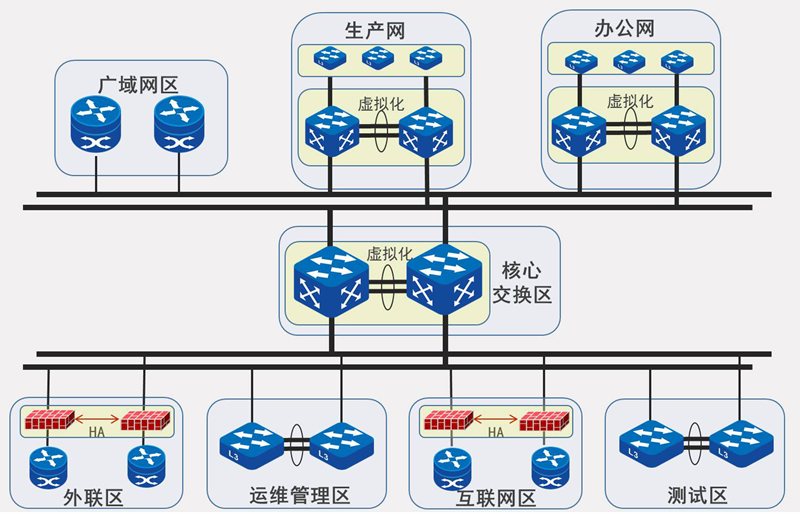

部署位置：
数据中心核心及各业务分区汇聚
产品关键点：
1、产品具备高稳定性能力：具备主控、交换分离、关键硬件全冗余能力设计；
2、产品具备高密度10G及40G、100G接口能力及高速无阻塞转发能力；
3、支持丰富的云计算、数据中心新功能：Trill、Vepa、Vxlan、Openflow等；
4、成熟商用的数据中心关键特性：比如N：1虚拟化、多链路捆绑、故障快速感知和切换能力等。

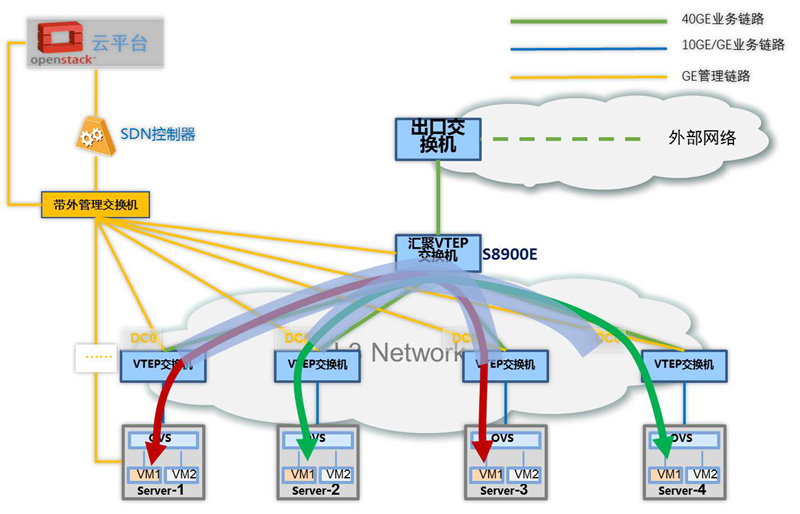

典型应用二：云计算汇聚交换机
部署位置：
云计算、数据中心核心\汇聚
产品关键点：
1. 借助SDN 控制器，可以实现基于Vxlan 隧道管理的underlay配置下发 ；
2. 借助OpenFlow ，实现Vxlan 隧道转发表项控制和管理；
3. 基于Vxlan 的L2隧道转发和L3 跨VNI数据交换。

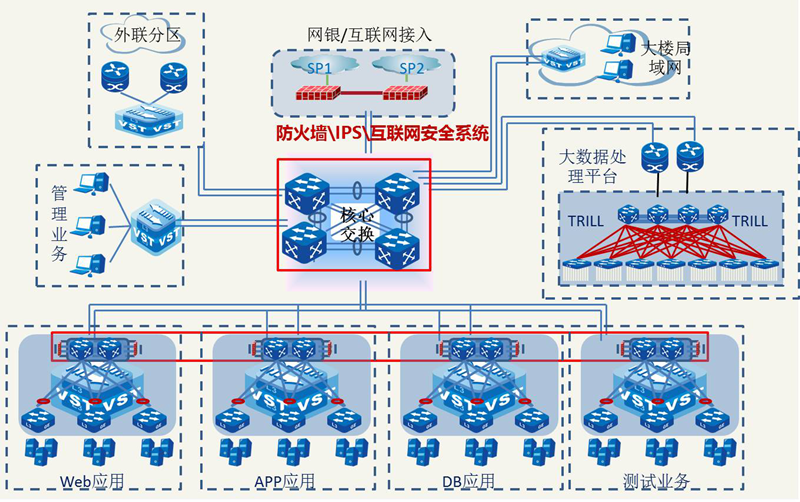

典型应用三：多业务园区网核心
部署位置：
大楼局域网核心、大型园区网核心
产品关键点：
1、产品具备高稳定性能力，比如具备主控、交换分离、硬件多冗余能力；
2、产品具备高密度10G及40G、100G接口能力及高速无阻塞转发能力；
3、产品支持丰富的动态路由协议、完美与其他厂商设备的兼容性、支持多种Vlan 能力部署、大容量ACL支持、设备多种抗攻击等。

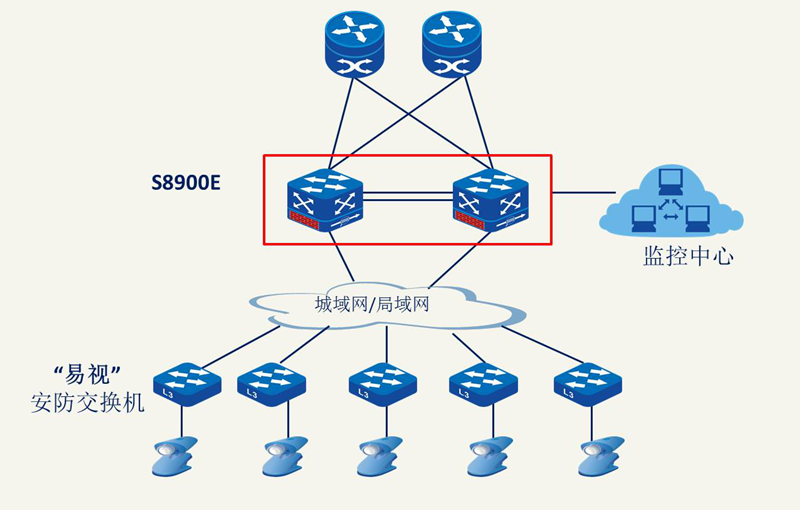

典型应用四：大型多媒体业务中心
部署位置：
视频监控业务汇聚中心、大型平安城市监控中心
产品关键点：
1、产品具备高稳定性能力，比如具备主控、交换分离、硬件多冗余能力；
2、产品具备高密度10G及40G接口能力及高速无阻塞转发能力；
3、产品支持端口大缓存设计，支持大容量高清视频流的集中处理和转发。
|
订购信息 |
描述 |
|
机框 |
|
|
S8900E-12 |
12个普通业务插槽，2个主控槽位、4个风扇槽位，8个电源插槽 |
|
S8900E-08 |
8个普通业务插槽，2个主控槽位、2个风扇槽位，4个电源插槽 |
|
S8900E-10 |
10个插槽，2个主控槽位，2个风扇槽位，4个电源插槽 |
|
S8900E-06 |
6个插槽， 2个主控槽位，2个风扇槽位，4个电源插槽 |
|
主控 |
|
|
SM89E-MPUB |
主控板卡，支持主备份功能 |
|
SM89E-MPUC |
主控板卡，支持主备份功能 |
|
SM89E-MPUH |
主控板卡，支持主备份功能 |
|
交换矩阵 |
|
|
SM89E-SFUB |
交换矩阵模块 |
|
SM89E-SFUG |
交换矩阵模块 |
|
SM89E-SFUH |
交换矩阵模块 |
|
SM89E-SFUD |
交换矩阵模块 |
|
风扇 |
|
|
FAN-19A-01 |
12槽主机箱风扇模块，需配置4张 |
|
FAN-15A-01 |
8槽主机箱风扇模块，需配置2张 |
|
FAN-11A-01 |
6槽主机箱风扇模块，需配置2张 |
|
FAN-15B-01 |
10槽主机箱风扇模块，需配置2张 |
|
电源 |
|
|
AD1600-1D005M |
1600W主机电源模块 |
|
AD800-1D005M |
800W主机电源模块 |
|
业务模块 |
|
|
SM89E-24GEF8XGEF-S-EA |
交换机业务混合卡，16个万兆SFP+光接口，16个千兆SFP光接口，支持2张冗余备份 |
|
SM89E-16GEF16XGEF-S-EA |
交换机业务混合卡，8个万兆SFP+光接口，24个千兆SFP光接口，支持2张冗余备份 |
|
SM89E-16XGEF4QXGE-EA |
业务模块，16个万兆SFP+接口；4个40G QSFP接口 |
|
SM89E-36QFP-EA |
业务模块，36个100G接口 |
|
SM89E-36QXGE-EA |
业务模块，36个40G接口 |
|
SM89E-48SQFP-EA |
业务模块，48个25G接口 |
|
SM89E-52XGEF-EA |
业务模块，52个万兆SFP+接口 |
|
SM89E-16XGEF-EA |
业务模块，16个万兆SFP+接口 |
|
SM89E-48GETP-EA |
业务模块，48个千兆PoE电接口 |
|
SM89E-48GET-EA |
业务模块，48个千兆电接口 |
|
SM89E-48GEF2XGEF-EA |
业务模块，48个千兆SFP接口，2个万兆SFP+接口 |
|
SM89E-24GET24GEF2XGEF-EA |
业务模块，24个千兆电接口，24个千兆SFP接口，2个万兆SFP+接口 |
|
SM89E-48GET2XGEF-EA |
业务模块，48个千兆电接口，2个万兆SFP+接口 |
|
SM89E-48GETP2XGEF-EA |
业务模块，48个千兆PoE电接口，2个万兆SFP+接口 |
|
SM89E-SFU-48XGEF-EA |
混合型业务模块，48个万兆光SFP+接口 |
|
SM89E-SFU-48GEF-EA |
混合型业务模块，48个千兆光SFP接口 |
|
SM89E-SFU-24XGEF24GEF-EA |
混合型业务模块，24个万兆光SFP+接口；24个千兆光SFP接口 |
|
SM89E-SFU-12XGEF36GEF-EA |
混合型业务模块，12个万兆光SFP+接口；36个千兆光SFP接口 |
|
SM89E-48XGET-DB |
业务模块，48个万兆电接口 |
|
SM89E-48XGEF-DB |
业务模块，48个万兆SFP+接口 |
|
SM89E-24GEF24XGEF-DB |
业务模块，24个万兆光接口，24个千兆SFP接口 |
|
SM89E-24XGEF-DB |
业务模块，24个万兆SFP+光接口 |
|
SM89E-48GEF-DB |
业务模块，48个千兆光接口 |
|
SM89E-16QXGE-DB |
业务模块，16个40G QSFP接口 |
|
SM89E-12QXGE-DB |
业务模块，12个40G QSFP接口 |
|
SM89E-48GET-DB |
业务模块，48个千兆电接口 |
|
SM89E-4QFP-DB |
业务模块，4个40G/100GE QSFP28接口 |
|
SM89E-48XGEF-FA |
业务模块，48个万兆SFP+接口 |
|
SM89E-48GET-FA |
业务模块，48个千兆电接口 |
|
SM89E-48GEF-FA |
业务模块，48个千兆SFP接口 |
|
SM89E-24GET12GEF12XGEF- FA |
业务模块，24个千兆电接口，12个SFP光接口，12个SFP+接口 |
|
SM89E-12QXGE-FA |
业务模块，12个40G QSFP接口 |
|
SM89E-24XGEF24GEF-FA |
业务模块，24个SFP+接口，24个SFP光接口 |
|
增值业务板卡 |
|
|
SM89E-FW-A |
交换机多业务防火墙板卡，4个千兆SFP光接口，4个10/100/1000M电口 |
|
SM89E-IPS-A |
交换机多业务IPS板卡，4个千兆SFP光接口、4个10/100/1000M电口 |
|
SM89E-AC-A |
交换机多业务AC控制器板卡，内置128个AP许可，最大管理1024个AP。12个千兆电接口，8个千兆SFP光接口，2个万兆SFP+光接口 |
|
专用堆叠线缆 |
|
|
QSFP-STACK-50 |
高速5米堆叠电缆,QSFP接口堆叠,包含两个QSFP插头和连接线 |
|
SFP-STACK-50 |
高速5米堆叠电缆,SFP、SFP+接口堆叠,包含两个SFP+插头和连接线 |
