概述

S4120系列百兆接入交换机产品介绍

MyPower S4120系列百兆三层接入交换机是麻豆公司推出的新一代多业务以太网交换产品，主要针对企业网汇聚、城域网和园区网汇聚以及高质量的接入市场，并面向下一代以太网网络要求提供稳定、可靠、安全的高性能L2/L3层网络汇聚服务。

MyPower S4120系列百兆三层接入交换机产品包括SM4120-28TC-AC、SM4120-28TP-AC、SM4120-52TC-AC三款产品。

SM4120-28TC-AC提供24个10/100M电接口，2个10/100/1000M电接口,4个100/1000M SFP光接口，交流输入；

SM4120-28TP-AC提供24个10/100M电接口，2个10/100/1000M电接口,4个100/1000M SFP光接口；支持24个PoE接口，交流输入；

SM4120-52TC-AC提供48个10/100M电接口，2个10/100/1000M电接口,4个100/1000M SFP光接口，双交流输入；

MyPower S4120系列交换机在多业务能力、安全可靠和管理维护等方面提供了完善的解决方案，是运营商、行业用户理想的以太网网络汇聚和接入设备。系统提供灵活QinQ及MCE等二、三层VPN功能，支持多业务接入能力；802.1X和ARP检测等安全性能设计，可以有效地防范各种网络攻击和病毒，更适合大规模、多业务、复杂流量访问的网络。支持强大的QoS和组播能力，可以满足企业网视频、音频数据及其它高优先级业务的实时需求。

MyPower S4120系列交换机可以适应目前企业网需要实现VLAN隔离的同时各个VLAN间高速数据转发的典型应用，为IP城域网、园区网、校园网汇聚提供低成本、高性能、扩展性强、管理简单的接入、汇聚解决方案。

产品特征

产品规格

组网应用

订购信息

产品特征

高密度百兆接入

提供24/48个百兆接口接入，支持4个千兆上行接口，能够实现大数据量的全线速二、三层数据转发，可用于大楼局域网汇聚、企业网中心LAN、城域网小区汇聚、Wlan网络汇聚等核心部位的百兆汇聚，千兆上行的部署方式。

全面支持IPv4/IPv6二、三层协议

全面支持二、三层协议；支持802.1d/w/s 生成树协议，支持802.1q，802.1p，802.3ad，802.3x，GVRP，DHCP，NTP等协议；支持IGMP，DVMRP，PIM等完整的组播协议；支持RIPv1/2、OSPF、RIPng、OSPFv3、BGP、BGP4+ for IPv6等路由协议，可以适用于复杂的网络环境；硬件支持IPv4/IPv6双栈和IPv6 over IPv4隧道（包括手工Tunnel，6to4 Tunnel，ISATAP Tunnel，auto-Tunnel），三层线速转发。既可以用于纯IPv4或IPv6网络，也可以用于IPv4到IPv6共存的网络，组网方式灵活。

完善的安全策略

可根据源/目的IP、IP协议类型、TCP/UDP、源/目的端口号、基于IP优先级(DSCP、TOS、Precedence)、时间范围、ToS对数据进行分类，并使用不同的策略进行强大的访问控制能力。具有非常出色的各种安全防御功能，支持基于用户安全策略的SNMP V3、MAC+IP+VLAN绑定、802.1X认证等安全策略，支持各种防网络风暴攻击、防DOS/DDOS攻击、防ARP攻击、防网络协议报文攻击等安全技术，可有效地防止攻击和病毒，适合大规模、多业务、复杂流量访问的网络。

丰富的QoS机制

每个端口提供了8个优先级队列，可分别设定队列带宽，支持WRR/SP/SWRR等调度方式。可配置信任CoS、DSCP、IP优先级、端口优先级，并修改数据包的DSCP、COS值；可根据端口、VLAN、DSCP、IP优先级、ACL表进行流量分类，修改数据包的DSCP和IP优先级，并指定不同的带宽，满足客户网络对数据处理优先级的要求。

支持VST横向虚拟化技术

支持横向虚拟化技术，可以将多台交换机虚拟化为单台交换机，进行统一管理和统一表项的数据转发。多台交换机虚拟化后，主交换机可以对从交换机直接进行管理，以全局的方式进行配置命令下发；可以实现主、从交换机的转发表项自动同步功能。主从交换机之间通过万兆接口互联，可以实现本地或者远程的横向虚拟化功能，部署更为方便。

支持纵向虚拟化技术

支持纵向虚拟化技术，通过业务接口与高端设备互联，实现在纵向上将核心层设备和接入层设备虚拟为一台逻辑设备，以达到集中控制管理的目的。

传统需要三层网络架构才能实现的组网结构通过纵向虚拟化技术可以简化为二层组网，网络的物理和逻辑层次更为简化，布线更加简单。虚拟交换技术的实际部署，在整个网络运维层面上实现简化管理、简化业务运行模式、弹性扩展、网络整体具有高性能、高可靠性等优势。

全面绿色环保节能设计

先进的交换芯片电源管理机制，对于待机中的以太端口进行降低功耗处理，可以节省25%整机功耗；温度监控，风扇转速自动调整，风扇无级调速：有效降低环境噪音并延长硬件板卡寿命；支持240V高压直流技术，可以实现18%以上的能耗降低，满足企业对绿色节能要求。

全部展开



收起



产品规格

产品型号		SM4120-28TC-AC	SM4120-28TP-AC	SM4120-52TC-AC
硬件规格
物理端口		24个10/100M电接口，2个10/100/1000M电接口,4个1000M SFP千兆光接口	24个10/100M POE电接口，2个10/100/1000M 电接口,4个1000M SFP千兆光接口	48个10/100M电接口，2个10/100/1000M电接口,4个1000M SFP千兆光接口
管理接口		1个Consloe配置接口，1个Reset键
PoE功能		NA	交流型号POE功率720W	NA
USB存储接口		1个		——
外形尺寸（W×D×H）		440×220×44.2mm	440×320×44.2mm	440×320×44.2mm
功耗		≤25W	≤861W	≤40W
电源		输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz
温度		工作温度：-5℃～55℃
		存储温度：-40℃ ～ 70℃
湿度		工作湿度：10% ~ 90% ，无冷凝
		存储湿度：10%～90% ，无冷凝
平均无故障时间		10万小时
MAC地址表容量		32K
VLAN		4K
业务端口防雷能力		7KV	4KV	7KV
软件规格
链路层协议与技术	局域网	MAC地址学习数目可限制；静态MAC配置；黑洞MAC
		动态和静态ARP、代理ARP、免费ARP
		Ethernet，Ethernet II、VLAN、802.3x、802.1p、802.1q、802.1x
		基于端口、MAC、协议、IP子网的VLAN
		支持VLAN Mapping、支持Voice VLAN、支持GVRP
		QinQ、灵活QinQ
		STP/RSTP/MSTP；BPDU TUNNEL
		IGMP Snooping、GVRP
		IEEE802.3ad
		多对一的端口镜像，远程端口镜像ERSPAN，流镜像
网络协议	路由协议	静态路由
		RIP v1/v2、RIPng
		OSPF、OSPF v3
		BGP、BGP4+
		等价路由、路由策略
	组播协议	IGMP v1/v2/v3、MLD v1/v2
		IGMP Snooping、 MLD v1/v2 Snooping
		PIM-DM、PIM-SM、PIM-SDM、PIM-SSM
	IP应用	DHCP Server、DHCP Client、DHCP Relay、DHCP Snooping、Option 82
		DHCPv6 Server、DHCPv6 Client、DHCPv6 Relay、DHCPv6 Option 6/16/18/37
		DNS、PING
		FTP Server、FTP Client
		Ping、Trace
		IP Accounting、UDP Helper、NTP
	IPv6	IPv6基本功能：IPv6 ND，IPv6 PMTU，IPv6 FIB，IPv6 ACL
		IPv6隧道技术：IPv6手动隧道、GRE隧道、IPv4兼容IPv6自动隧道、6to4隧道、ISATAP隧道
网络安全性	端口	端口安全、端口隔离
	ARP	ARP Guard，DAI，静态ARP捆绑，ARP Proxy，免费ARP
	ACL	标准IP ACL、扩展IP ACL、标准MAC ACL、IPv6 ACL、自反ACL、高级ACL
	安全防护	控制平面保护、URPF、CPU保护
	DDOS防攻击	ICMP Flood拦截、Smurf攻击拦截、Fraggle攻击拦截、LAND攻击拦截、SYN Flood攻击拦截
	认证	Local认证，Radius，Tacacs+，AAA
		802.1x认证
MPLS	MCE	支持
QoS	流分类	基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等
	流量监管	CAR
	拥塞管理	SP、WRR、SP+WRR
	拥塞避免	RED、WRED
	链路可靠	BFD for BGP/IS-IS/OSPF/RSVP/VPLS PW/VRRP等
		Keepalive Gateway
		VRRP
虚拟化	虚拟交换技术	支持VST（Virtual Switching Technologies）虚拟交换功能，支持分布式设备管理、分布式链路聚合，统一路由管理。可以实现8台硬件设备之间的虚拟化部署,支持千兆接口的虚拟化部署
		支持纵向虚拟化，与核心设备配合最大支持128台设备虚拟成一台设备
OAM	设备管理	端口线路检测(VCT)、UDLD
	网络管理	SNMP v1/v2/v3、MIB、RMON、SYSLOG
	系统管理	Console口登录管理、Telnet（VTY）远程管理、SSH管理、WEB管理
	网络质量保证（SLA）	ICMP ECHO、ICMP-PATH-ECHO、ICMP-PATH-JITTER、JITTER、UDPECHO、FLOW-STATISTICS 、MAC SLA等协议测试

全部展开



收起



组网应用

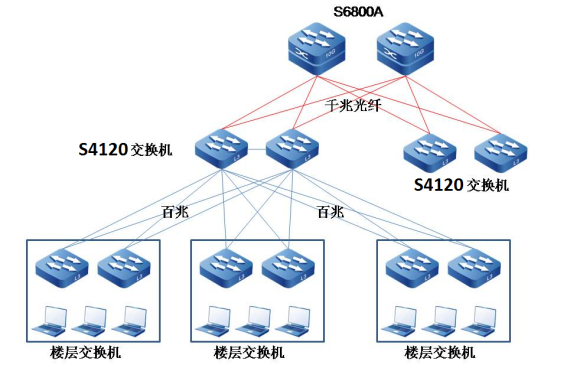

典型应用一：校园网、园区网的百兆三层汇聚

图片 11.png

应用场景说明：

在校园网和园区网中使用MyPower S4120作为楼道接入交换机的汇聚交换机，完成用户的认证和ARP的防御功能。

关键技术：

l 设备在-10~55摄氏度的宽温环境下稳定运行；

l 超静音智能调速风扇，设备运行时噪音低于图书馆的噪音要求；

l 防雷7KV防雷（PoE设备4KV），大大提高设备的可靠性；

l 支持横向虚拟化，最多可将8台设备虚拟成一台设备，大大简化网络结构，降低运维难度。

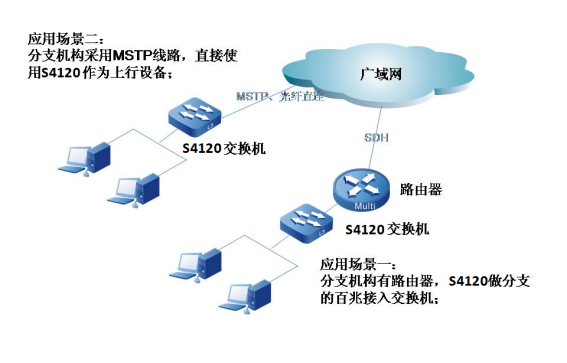

典型应用二：运营商中小政企接入、金融分支机构百兆三层接入

图片 12.png

应用场景说明：

运营商（移动）中小政企接入、金融网点接入使用MyPower S4120作为网点的接入交换机。

关键技术：

l 完善的802.1X接入功能，与主流第三方认证系统兼容，方便客户的灵活部署；

l 多种端口绑定方式，防止非法用户的接入；

l 完善的安全防御功能，有效抵御来自边缘接入的攻击，提高网络的稳定性。

全部展开



收起



订购信息

产品型号	描述
MyPower S4120系列主机
SM4120-28TC-AC	24个10/100M电接口，2个10/100/1000M电接口,4个100/1000M SFP光接口，交流电源
SM4120-28TP-AC	24个10/100M电接口，2个10/100/1000M电接口,4个100/1000M SFP光接口、支持POE功能，交流电源
SM4120-52TC-AC	48个10/100M电接口，2个10/100/1000M电接口,4个100/1000M SFP光接口，双交流电源
