概述

S3320系列千兆汇聚交换机

MyPower S3320系列千兆三层汇聚交换机是麻豆通信自主设计研发的千兆汇聚以太网交换机产品，是为具备高性能、高端口密度且易于安装的网络环境而设计的交换机。该产品系列主要针对企业网汇聚、数据中心的服务器接入、802.11N的wlan无线部署和高质量千兆桌面接入等市场应用，提供稳定、可靠、安全的高性能IPV4/IPv6的交换服务。

MyPower S3320系列千兆三层汇聚交换机包括SM3320-28TC-AC、SM3320-52TC-AC、SM3320-28TC、SM3320-52TC、SM3320-28TP、SM3320-52TP、S3320-28FC-AC、S3320-28TXF-AC、S3320-56TC-AC,S3320-32TF-AC,S3320-56TF多款产品。

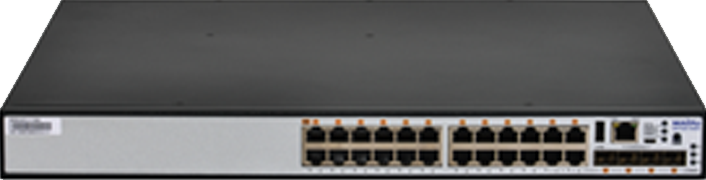

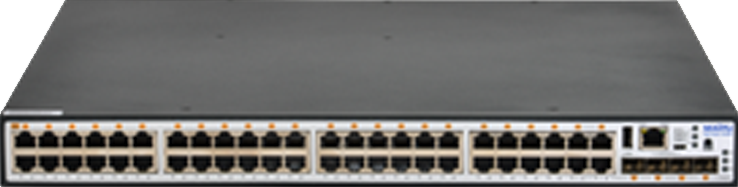

SM3320-28/52TC-AC提供24/48个10/100/1000M电口，4个100/1000M SFP光口，1个USB接口，1个Micro USB配置接口，1个RJ45配置接口，2个扩展插槽,固化双电源；

SM3320-28/52TC提供24/48个10/100/1000M电口，4个100/1000M SFP光口，1个USB接口，1个Micro USB配置接口，1个RJ45配置接口，2个扩展插槽,模块化双电源；

SM3320-28/52TP提供24/48个10/100/1000M电口，4个100/1000M SFP光口，1个USB接口，1个Micro USB配置接口，1个RJ45配置接口，2个扩展插槽,模块化双电源，提供24/48口POE供电输出；

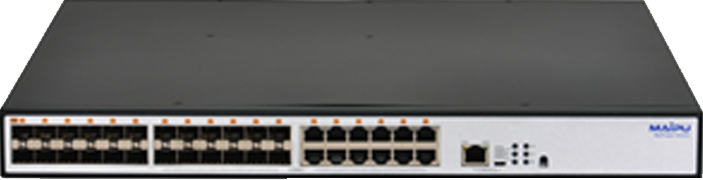

S3320-28FC-AC提供24个100/1000M SFP光接口，12个10/100/1000M电接口， 1个Micro USB配置接口，1个RJ45配置接口，2个扩展插槽，固化双电源；

S3320-28TXF-AC提供24个10/100/1000M电口，4个10G SFP+光口，1个USB接口，1个RJ45配置接口,固化双电源。

S3320-56TC-AC提供48个10/100/1000M电口，6个10G SFP+光口，1个USB接口，1个RJ45配置接口, 1个扩展插槽，固化双电源。

S3320-32TF-AC,提供24个10/100/1000Base-T电接口，4个千兆SFP光口，4个SFP+光口，固化双电源

S3320-56TF,提供48个10/100/1000M电接口，4个SFP+光接口

MyPower S3320交换机采取高性能ASIC设计，在进行数据转发时，可以实现所有千兆端口和万兆端口数据的线速转发。MyPower S3320交换机具有完善的安全控制、QoS、组播能力等功能，能根据用户定义对数据包进行四至七层的ACL过滤，结合802.1x认证协议，可以向用户提供各种安全应用。MyPower S3320交换机通过强大的QOS和组播功能，可以满足企业网视频、音频高优先级数据及其它特定数据的特定优先级需要；良好适应目前企业网需要使用VLAN业务隔离，同时数据严格的优先级保障的典型应用。MyPower S3320交换机大容量的千兆接口和万兆接口，可以为企业网、IP城域网、园区网汇聚提供低成本、高性能、扩展性强、管理简单的汇聚解决方案。

产品特征

产品规格

组网应用

订购信息

产品特征

具备万兆以太汇聚能力

S3320系列支持高密度的千兆接口，支持SFP+万兆接口，为数据中心的大流量数据交换提供了针对性的解决措施，可以简化网络结构、降低网络维护成本。

强大的ACL访问控制能力

采用全硬件的ACL处理机制，保证了在千兆高速转发的控制要求；支持二到七层的ACL访问控制，可以根据源、目的MAC地址、源、目的IP地址、UDP/TCP端口号、IP协议类型等信息对数据流进行分类，根据数据分类设定访问控制规则，可以设定permit或deny，然后将规则应用于VLAN或者物理端口；支持全局的ACL功能，扩大了ACL有效条目数，方便了客户的使用和维护。

多种安全、认证技术，防ARP攻击

提供用户权限/身份认证、端口安全、端口限速、端口监控、地址过滤、环回检测、802.1X认证等多种安全策略，为用户访问及网络安全提供多种保护机制。具有非常出色的安全性功能设计，支持基于用户安全策略的SNMP V3、MAC+IP+VLAN绑定、802.1X认证等安全策略，支持防网络风暴攻击、防DOS/DDOS攻击、防ARP攻击功能、防网络协议报文攻击等安全技术，可有效地防止攻击和病毒，更适合大规模、多业务、复杂流量访问的网络。

支持丰富的QoS策略机制和QINQ功能

MyPowerS3320完全实现DIFFSERV模型，提供多达8个QoS队列，支持DSCP/TOS/802.1P等QoS方式，SP、SRR、WRR、WFQ及混合调度等多种优先级队列调度算法，能够实现端口限速、流量整形等QoS功能，满足客户网络对数据处理优先级的要求；支持端口信任，可配置信任CoS、DSCP、IP优先级、端口优先级，并修改数据包的DSCP、CoS值；可根据端口、VLAN、DSCP、IP优先级、ACL表进行流量分类，修改数据包的DSCP和IP优先级，并指定不同的带宽，为语音/数据/视频在同一网络中传输提供不同服务质量。支持QinQ功能，将用户私网vlan tag封装在公网vlan tag中，使报文带着两层vlantag穿越骨干网络，实现用户私有网络的互通。

支持VST横向虚拟化

支持VST（Virtual Switching Technologies）虚拟交换技术，可以将多台交换机虚拟化为单台交换机，进行统一管理和统一表项的数据转发。

VST技术实现跨设备的链路捆绑，链路故障时业务0秒切换，增强了网络的稳定性。网络无需部署MSTP协议和VRRP协议，链路带宽利用率提高100%。

支持纵向虚拟化

支持纵向虚拟化技术，通过万兆接口与高端设备互联，与麻豆高端设备配合实现“一网一机”，最多支持128台设备虚拟成一台设备，无需规划设备互联地址和管理地址，大幅减少了安装维护工作量。

传统需要三层网络架构才能实现的组网结构通过纵向虚拟化技术可以简化为二层组网，网络的物理和逻辑层次更为简化，布线更加简单。

全部展开



收起



产品规格

硬件规格
产品型号	SM3320-28TC-AC	SM3320-52TC-AC	SM3320-28TC	SM3320-52TC	SM3320- 28TP	SM3320- 52TP
物理端口	24个千兆电接口，4个100/1000M SFP光口	48个千兆电接口，4个100/1000M SFP光口	24个千兆电接口，4个100/1000M SFP光口	48个千兆电接口，4个10GE SFP+光口（支持万兆、千兆接口）	24个千兆电接口，4个100/1000M SFP光口	48个千兆电接口，4个100/1000M SFP光口
扩展槽位	2个
外形尺寸（WDH）	44038044.2mm		44042044.2mm
功耗	≤48W	≤80W	≤48W	≤72W	≤852W	≤896W
POE	N/A	N/A	N/A	N/A	支持POE/POE+	支持POE/POE+
MAC地址表容量	32K
业务端口防雷能力	10KV			8KV
产品型号	S3320-28FC-AC	S3320-28TXF-AC	S3320-56TC-AC		S3320-32TF-AC	S3320-56TF
物理端口	24个100/1000M SFP光接口，12个千兆电接口	24个100/1000M电口，4个10G SFP+光口（支持万兆、千兆接口）	48个千兆电接口，6个10GE SFP+光口（支持万兆、千兆接口）		24个10/100/1000Base-T电接口，4个千兆SFP光口，4个SFP+光口(支持万兆、千兆模式)，固化双电源	48个10/100/1000M电接口，4个SFP+光接口（支持万兆、千兆接口）
扩展槽位	2个	N/A	1个		N/A	2个
外形尺寸（WDH）	44042044.2mm				44032044.2 mm	44042044.2 mm
功耗	≤65W	≤42W	≤80W		≤45W	≤60W
POE	N/A	N/A	N/A		N/A	N/A
MAC地址表容量	32K		64K
业务端口防雷能力	10KV
管理接口	1个Console配置接口，1个Micro USB配置接口，1个Reset键
USB存储接口	1个
电源	输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz
温度	工作温度：-10℃～55℃
存储温度：	-40℃ 到 70℃
湿度	工作湿度：10% ~ 90% ，无冷凝
	存储湿度：5% 到 95% ，无冷凝
平均无故障时间	10万小时
交换容量	598Gbps
包转发率	252Mpps
VLAN	4K
软件规格
链路层协议与技术	局域网		MAC地址学习数目限制；静态MAC配置；黑洞MAC
			动态和静态ARP、代理ARP、免费ARP
			Ethernet，Ethernet II、VLAN、802.3x、802.1p、802.1Q、802.3ad
			QinQ和灵活QinQ、Vlan mapping
			STP/RSTP/MSTP、GVRP、Super Vlan、Pvlan、Voice VLAN、Monitor link BPDU TUNNEL、PPPOE+、EIPS
			多对一、多对多端口镜像，远程端口镜像，流镜像
POE	功能		802.3af、802.3at、优先级、抢占功能、故障自动监测
安全	安全功能		AAA、PORTAL、802.1X、RADIUS、TACACS+、SSH、端口安全、用户分级、端口隔离、DHCP snooping、DAI、ARP check、IP source guard、CPU保护
	攻击防御		URPF、LAND攻击、SYN Flood攻击、Smurf攻击、Ping Flood攻击、TearDrop攻击、Ping of Death攻击、TCP报文攻击、ICMP报文攻击、TCP/UDP报文目的端口等于源端口攻击检测
网络协议	路由协议		默认路由，静态路由，RIP V1/V2，OSPF
	组播协议		IGMP PROXY、IGMP filter、MLD v1/v2、MVR
			IGMP Snooping、MLD v1/v2 Snooping
	IP应用		DHCP Server、DHCP Client、DHCP Relay、DHCP Snooping、Option 43/60/82		--
			DHCPv6 Server、DHCPv6 Client、DHCPv6 Relay、DHCPv6 Option 6/16/18/37
			DNS、PING
			FTP Server、FTP Client
			IP Accounting、UDP Helper、NTP
	IPv6		IPv6基本功能：IPv6 ND，IPv6 PMTU，IPv6 ACL		--
			DS-Lite、IPv4/v6 Dual Stack
QoS	流分类		基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等
	流量监管		CAR
	拥塞管理		SP、WRR、SP+WRR
	拥塞避免		RED、WRED
虚拟化	虚拟化技术		支持虚拟化
管理	网络管理		Console口登录管理、HTTP、Telnet（VTY）远程管理、WEB管理、SSH管理、SNMP V1/V2/V3、RMON 1/2/3/9、SYSLOG、DDMI、广播风暴显示
	线路管理		端口线路检测(VCT)、UDLD
	流量分析		Sflow流量分析
OAM	网络质量保证（SLA）		网络的时延、抖动、丢包率等测试

全部展开



收起



组网应用

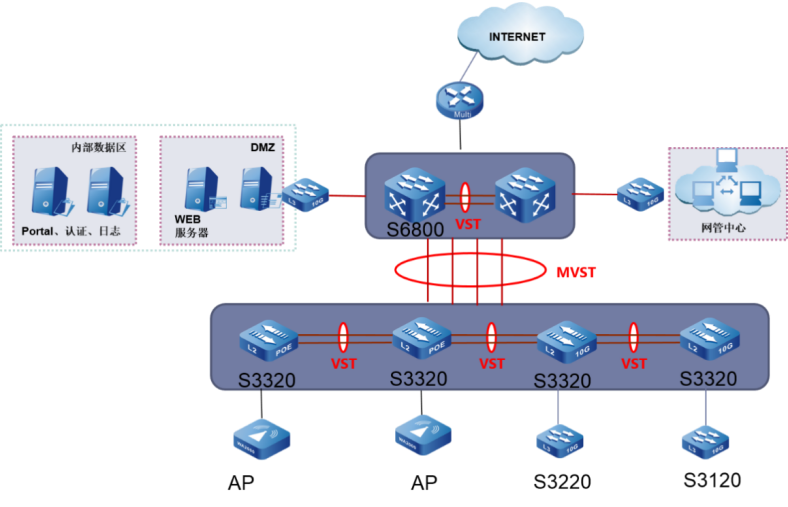

典型场景一：大型园区网的汇聚设备

在大中型企业或园区网中，MyPowerS3320系列以太网交换机可作为汇聚层交换机，提供了高性能、大容量的交换服务，并支持10GE的上行接口，为接入设备提供了更高的带宽。

图片 82.png

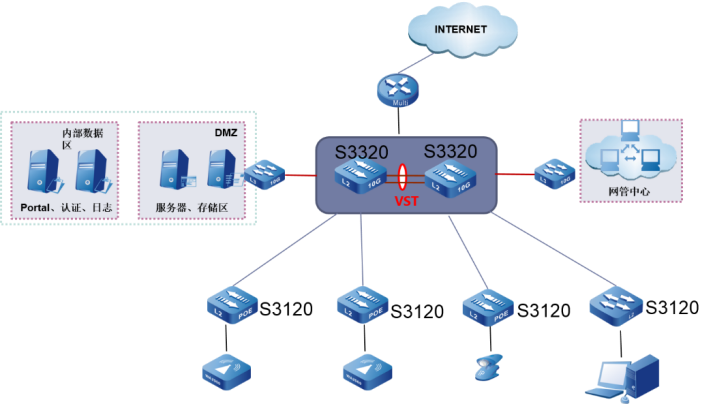

典型场景二：在中小型企业网络的核心

MyPower S3320系列交换机也可以在中小企业网络中作为核心交换机，两台MyPower S3320系列以太网交换机可以互相备份，并且不仅可以提供网络所需的数据线速转发性能，还支持丰富的访问控制策略，实现终端接入安全。

图片 87.png

全部展开



收起



订购信息

产品型号	描述
MyPower S3320系列主机
SM3320-28TC-AC	24个10/100/1000M电口，4个100/1000M SFP光口，2个万兆扩展插槽，双交流电源
SM3320-52TC-AC	48个10/100/1000M电口，4个100/1000M SFP光口，2个万兆扩展插槽，双交流电源
SM3320-28TC	24个10/100/1000M电口，4个100/1000M SFP光口，2个万兆扩展插槽，双电源插槽
SM3320-52TC	48个10/100/1000M电口，4个100/1000M SFP光口，2个万兆扩展插槽，双电源插槽
SM3320-28TP	28个10/100/1000M电口，4个100/1000M SFP光口，2个万兆扩展插槽，支持POE功能，双电源插槽
SM3320-52TP	48个10/100/1000M电口，4个100/1000M SFP光口，2个万兆扩展插槽，支持POE功能，双电源插槽
S3320-28FC-AC	24个100/1000M SFP光接口，12个10/100/1000M电接口，2个万兆扩展插槽，固化双电源
S3320-56TC-AC	48个10/100/1000M电口，6个10G SFP+光口，1个万兆扩展插槽，固化双电源
S3320-28TXF-AC	24个10/100/1000M电口，4个10G SFP+光口，固化双电源
S3320-32TF-AC	24个10/100/1000Base-T电接口，4个千兆SFP光口，4个SFP+光口，固化双电源
S3320-56TF	48个10/100/1000M电接口，4个SFP+光接口
扩展模块
SM4A-2GEF	2口千兆模块，SFP接口
SM4A-2XGEF	2口万兆模块，SFP+接口，支持堆叠功能
SM4A-2GE	2口千兆Combo模块
SM4A-2CX4	2口CX4高速堆叠模块，配合CX4电缆使用
SM3B-2XGEF	2口万兆模块，SFP+接口，支持堆叠功能（适用于S3320-56TC-AC）
AD120-1S005E	120W交流电源,100V-240V（适用于非POE交换机）
AD500-1D005E	500W交流电源, 100V-240V (适用于POE交换机)
DD500-5D005E	500W直流电源, -40～-57V
