MyPower S3230系列 千兆三层接入交换机是麻豆通信自主设计研发，为需要高性能、易于安装的网络环境而设计的交换机产品。该产品系列主要针对企业网千兆接入、802.11n的wlan无线部署和高质量千兆桌面接入等市场应用，提供稳定、可靠、安全的高性能IPV4/IPv6的交换服务。
MyPower S3230交换机采取高性能ASIC设计，可以实现所有千兆端口和万兆端口数据的线速转发。大容量的千兆接口和万兆上行接口，可以很好地满足用户未来带宽扩容需求，有效保护用户投资。

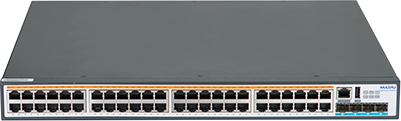

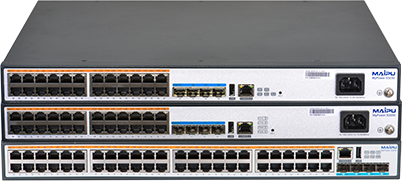

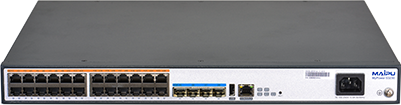

S3230系列 千兆三层接入交换机
产品特征
丰富的链路级可靠性技术
支持丰富的链路级可靠技术，不仅支持传统的STP/RSTP/MSTP生成树协议，还支持最新的以太环网标准ERPS。ERPS是ITU-T发布的G.8032标准，该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。极大提高网络可靠性，当网络上承载多业务、大流量的时候也不影响网络的收敛时间，保证业务的正常开展。
强大的ACL访问控制能力
采用全硬件的ACL处理机制，保证了在千兆高速转发的控制要求；支持二到七层的ACL访问控制，可以根据源、目的MAC地址、源、目的IP地址、UDP/TCP端口号、IP协议类型等信息对数据流进行分类，根据数据分类设定访问控制规则，可以设定permit或deny，然后将规则应用于VLAN或者物理端口；支持全局的ACL功能，扩大了ACL有效条目数，方便了客户的使用和维护。
多种安全、认证技术，防ARP攻击
提供SM国密算法，可对路由协议、配置文件、日志文件等进行国密加密；支持用户权限/身份认证、端口安全、端口限速、端口监控、地址过滤、环回检测、802.1X认证等多种安全策略；支持MAC+IP+VLAN绑定、802.1X认证、防网络风暴攻击、防DOS/DDOS攻击、防ARP攻击功能、防网络协议报文攻击等安全技术，可防止攻击和病毒，有效降低用户网络安全风险。
POE供电0中断
PoE交换机在设备重启时，对下挂摄像头、VoIP电话等受电设备供电不会中断，保证交换机重启过程中受电设备不掉电，实现PoE供电零中断。
支持VST横向虚拟化
支持VST（Virtual Switching Technologies）虚拟交换技术，可以将多台交换机虚拟化为单台交换机，进行统一管理和统一表项的数据转发，提升网络可靠性的同时降低用户运维工作量。
支持纵向虚拟化
支持纵向虚拟化技术，通过万兆接口与高端设备互联，与麻豆高端设备配合实现“一网一机”，最多支持128台设备虚拟成一台设备，无需规划设备互联地址和管理地址，并将传统需要三层网络架构才能实现的组网简化为二层组网，减少安装维护工作量。
产品规格
|
产品型号 |
S3230-28TXF-AC |
S3230-28TXP-AC |
S3230-54TXF-AC |
S3230-54TXP-AC |
|
|
硬件规格 |
|||||
|
物理端口 |
24个千兆电接口，4个GE/10GE SFP+光口（万兆/千兆自适应） |
24个千兆电接口，4个GE/10GE SFP+光口，支持POE/POE+（万兆/千兆自适应）单端口支持30W |
48个千兆电接口，6个GE/10GE SFP+光口（万兆/千兆自适应） |
48个千兆电接口，4个GE/10GE SFP+光口，支持POE/POE+，最大支持6个GE/10GE SFP+接口（万兆/千兆自适应）单端口支持30W |
|
|
USB接口 |
1个 |
||||
|
扩展槽位 |
N/A |
1 |
|||
|
风扇设计 |
无 |
是 |
无 |
是 |
|
|
外形尺寸（W×D×H） |
440×350×44.2mm |
440×380×44.2mm |
440×380×44.2mm |
440×420×44.2mm |
|
|
交换容量 |
672Gbps/6.72Tbps |
672Gbps/6.72Tbps |
|||
|
包转发率 |
258Mpps/2580 Mpps |
298Mpps/2980Mpps |
|||
|
功耗 |
≤19W |
≤20W（POE 370W） |
≤53W |
≤815W（POE 760W） |
|
|
电源 |
输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz |
||||
|
温度 |
工作温度：-10℃～55℃ |
||||
|
存储温度：-40℃ 到 70℃ |
|||||
|
湿度 |
工作湿度：10% ~ 90% ，无冷凝 |
||||
|
相对湿度：5% 到 95% ，无冷凝 |
|||||
|
VLAN数量 |
4094 |
||||
|
MAC地址表 |
32K |
||||
|
设备表项容量 |
IPv4路由转发表容量≥12K IPv6路由转发表容量≥4K |
||||
|
单端口支持的MAC地址用户数 |
4K |
||||
|
OSPF路由表容量 |
12K |
||||
|
ARP表 |
4K |
||||
|
业务端口防雷能力 |
10KV |
||||
|
环境保护 |
采用绿色环保设计，静音设计，设备噪声符合0类环境功能区标准 支持端口休眠功能，关闭没有使用的交换机端口，降低能耗 |
||||
|
软件规格 |
|||||
|
链路层协议与技术 |
局域网 |
MAC地址学习数目限制；支持静态、动态、黑洞MAC表项 ，支持源MAC地址过滤 |
|||
|
动态和静态ARP、代理ARP、免费ARP |
|||||
|
Ethernet，Ethernet II、VLAN、802.3x、802.1p、802.1Q、802.3ad、802.1ag、802.1ah、802.3az能效以太网 基于端口、协议和MAC的VLAN |
|||||
|
QinQ和灵活QinQ、Vlan mapping |
|||||
|
生成树协议STP/RSTP/MSTP、GVRP、Super VLAN、PVLAN、Voice VLAN、Monitor link、BPDU TUNNEL、PPPOE+、EIPS，支持多进程MSTP进程，支持包过滤功能，支持双向 ACL，支持生成树快速收敛功能，提高容错能力，单播收敛小于50ms，广播收敛小于30ms；保证网络稳定运行和链路负载均衡，合理使用网络通道，提高冗余链路利用率 |
|||||
|
多对一、多对多端口镜像，远程端口镜像，流镜像 |
|||||
|
链路聚合 |
支持跨设备的链路聚合 |
||||
|
支持基于MAC/ IP子网/认证策略/端口的VLAN |
|||||
|
POE |
功能 |
802.3af、802.3at、优先级、抢占功能、故障自动监测 |
|||
|
安全 |
安全功能 |
AAA认证、PORTAL认证、802.1X认证、RADIUS认证、TACACS+认证、集中式MAC地址认证，SSH、端口安全、用户分级、端口隔离、DHCP snooping、DAI、ARP check、IP source guard、CPU保护，支持终端扫描功能，能扫描出终端类型，终端IP,终端MAC，终端操作系统 |
|||
|
攻击防御 |
ICMP Flood 拦截、URPF、LAND攻击、DoS攻击、SYN Flood攻击、Smurf攻击、Ping Flood攻击、TearDrop攻击、Ping of Death攻击、TCP报文攻击、ICMP报文攻击、TCP/UDP报文目的端口等于源端口攻击检测、ARP自动防御、ARP防攻击、动态ARP检测、CPU安全防护，支持基础网络保护策略，能够限制用户向网络中发送ARP报文、ICMP请求报文、DHCP请求报文等数据包的数率，对超过限速阈值的报文进行丢弃处理，甚至能够识别攻击行为，对有攻击行为的用户进行隔离，支持CPU根据不同协议进行限速保护。支持风暴抑制功能（广播抑制、单播抑制、组播抑制），支持 MSTP 协议国密算法加密，RIP、OSPF 协议支持国密认证算法，支持配置文件国密算法加密，防护设备配置环境泄露。 |
||||
|
网络协议 |
路由协议 |
静态路由、RIP V1/V2、OSPF、BGP、ISIS、RIPng、OSPFv3、BGP4+、VLAN 虚接口 |
|||
|
组播协议 |
IGMP PROXY、IGMP filter、MLD v1/v2、IGMP Snooping、MLD v1/v2 Snooping |
||||
|
PIM-DM、PIM-SM、PIM-SDM、PIM-SSM |
|||||
|
IP应用 |
DHCP Server、DHCP Client、DHCP Relay、DHCP Snooping、Option 43/60/82 |
||||
|
DHCPv6 Server、DHCPv6 Client、DHCPv6 Relay、DHCPv6 Option 6/16/18/37 |
|||||
|
DNS、PING，FTP Server、FTP Client，IP Accounting、UDP Helper、NTP |
|||||
|
产品支持SAVI功能应用 |
|||||
|
支持SDN软件定义网络功能，支持OPENFLOW 1.3，支持标准模式和普通模式的切换 |
|||||
|
IPv6 |
IPv6基本功能：IPv6 ND，IPv6 PMTU，IPv6 ACL，DS-Lite、IPv4/v6 Dual Stack |
||||
|
QoS |
流分类 |
基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等 |
|||
|
流量监管 |
CAR |
||||
|
拥塞管理 |
SP、WRR、SP+WRR |
||||
|
拥塞避免 |
RED、WRED |
||||
|
虚拟化 |
虚拟化技术 |
支持VST（Virtual Switching Technologies）虚拟交换功能，支持分布式设备管理、分布式链路聚合，统一路由管理。可以实现16台硬件设备之间的虚拟化部署；支持通过交换机10GE接口进行堆叠 |
|||
|
支持纵向虚拟化，支持纵向子节点零配置即插即用 |
|||||
|
管理 |
网络管理 |
Console口登录管理、HTTP、Telnet（VTY）远程管理、WEB管理、SSH管理、SNMP V1/V2/V3、RMON 1/2/3/9、SYSLOG、DDMI、广播风暴显示，支持ZTP 零配置开局启动，支持USB、邮件开局等方式 内置图形化管理功能，支持通过图形化界面设备配置及命令一键下发和版本智能升级功能 |
|||
|
网络监控协议 |
支持Telemetry协议 |
||||
|
自动化运维 |
支持NETCONF自动化配置接口 |
||||
|
线路管理 |
端口线路检测(VCT)、UDLD，支持快速链路检测协议RLDP，可快速检测链路的通断和光纤链路的单向性，并支持端口下的环路检测功能，防止端口下因私接Hub等设备形成的环路而导致网络故障的现象 |
||||
|
流量分析 |
Sflow流量分析 |
||||
|
风险流量可视化 |
支持东西向风险流量可视化功能，防止病毒在内网横向传播 |
||||
|
OAM |
网络质量保证（SLA） |
网络的时延、抖动、丢包率等测试 |
|||
|
可靠性 |
链路可靠 |
G.8032(ERPS)环网协议，切换时间≤50ms |
|||
组网应用

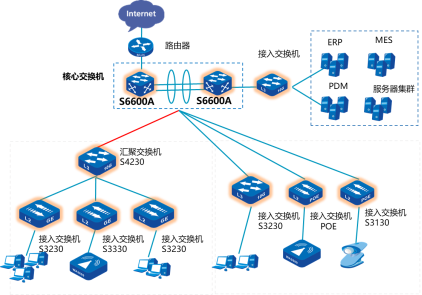

典型应用：大楼局域网的千兆接入
MyPowerS3230与MyPowerS6600A系列交换机配合组网，核心通过万兆相连，上行通过10GE连接MyPowerS6600A系列交换机，实现接入千兆到桌面。
订购信息
|
产品型号 |
描述 |
|
MyPower S3230系列主机 |
|
|
S3230-28TXF-AC |
24个10/100/1000M电口，4个GE/10GE SFP+光口，单交流电源 |
|
S3230-28TXP-AC |
24个10/100/1000M电口，4个GE/10GE SFP+光口，支持POE功能，固化单交流电源 |
|
S3230-54TXF-AC |
48个10/100/1000M Base-T电接口，6个万/千兆光口，单交流电源 |
|
S3230-54TXP-AC |
48个10/100/1000M电口，4个GE/10GE SFP+光口，1个万兆扩展插槽，支持POE功能，固化单电源 |
|
扩展模块 |
|
|
SM4C-2XGEF |
2口万兆模块，SFP+接口 |
