随着“互联网+”业务创新思维的蓬勃发展、AI技术的兴起，云计算、边缘计算、大数据分析及AI神经算法的快速突起和多种多样创新业务的发展，以“高效传输”“大容量转发”为特点的传统数据中心建设快速升级转变为真正“以业务为中心”“随业务变化而变化”的新云计算时代。

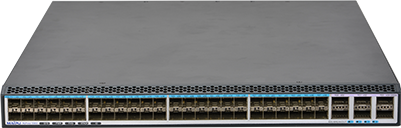

MyPower S5830系列数据中心万兆TOR交换机是麻豆紧跟信息化建设步伐，快速响应市场变化需求，针对云计算、边缘技术及大数据分析等场景下推出的高性能、大容量、弹性资源部署的新一代云计算接入交换机。
MyPower S5830系列产品配合MyPower S12800等系列核心交换机可以为金融、政府、运营商等各行业云计算、数据中心建设提供全方位、高保障、完全资源弹性部署的整体解决方案。
高密度接口部署，低带宽收敛比
随着云计算、大数据、AI等业务的快速发展，对网络架构中无论东西向流量还是南北向流量都提出了超大容量转发需求，传统数据中心级接入交换机在上、下行流量收敛比上比较宽泛，不能够满足新业务特性需求下的转发性能要求；S5830系列交换机可以提供下行48个10G接入，最高8*100G上行口设计，满足超额冗余收敛、无阻塞转发要求，极大缓解了网络层级之间带宽瓶颈问题。
可编程的SDN交换机，按需定制，自动化部署云计算网络架构
业界领先的SDN交换机设计，，打造云计算交换机开放编程模式，满足客户对设备开放性、灵活性及按需定制化部署的业务需求；
支持L2、L3 VxLAN部署能力，借助Vxlan功能与SDN组网模型可以快速为客户搭建一个灵活、易扩展的高性能二层网络架构并支持服务器虚拟机动态迁移的云数据中心；支持动态Vxlan隧道建立、支持多活IP网关部署；支撑多租户数据中心运营网络，与Openstack云平台对接，可以构建灵活高效、随需而动，具备高可靠性、高扩展能力的新一代云计算中心。
支持丰富数据中心特性
支持业横向N:1虚拟化部署，满足大容量、高带宽接入端口密度需求；支持最高128台的纵向N:1管理虚拟化部署，无需规划设备互联地址和管理地址，运维工作量大幅减少；支持DCB （Data Center Bridging），支持ISSU（不中断业务升级）、OAM（操作、管理和维护）及能效以太网（EEE），充分满足了未来在大数据分析、高性能计算、AI神经算法应用场景下对基础网络性能、功能、弹性扩展能力等的苛刻需求。
|
产品型号 |
S5830-54XF |
S5830-56XQFP |
S5830-54XTQFP |
|
|
硬件规格 |
||||
|
物理端口 |
48个10G 光接口，6个40G QSFP光接口 |
48端口SFP+光口，8个100G QSFP28接口（兼容40G） |
48端口万兆电口，6个100G QSFP28接口（兼容40G） |
|
|
模块化风扇 |
4 |
5 |
||
|
模块化电源 |
2 |
2 |
||
|
交换容量 |
≥4.8T/76.8Tbps |
|||
|
包转发能力 |
≥2000Mpps |
|||
|
管理接口 |
1个Console配置接口、1个DC0管理以太接口、1个USB接口 |
|||
|
外形尺寸(W×D×H) |
440×560×44.2mm |
442×420×44.2 mm |
442×480×44.2 mm |
|
|
电源 |
输入电压（AC）：100～240V，50/60Hz |
|||
|
温度 |
工作温度：-10℃ 到 50℃ |
工作温度：0℃ 到 50℃ |
||
|
存储温度：-40℃ 到 70℃ |
存储温度：-40℃ 到 70℃ |
|||
|
湿度 |
工作湿度：10% 到 90% ，无冷凝 |
工作湿度：10% 到 90% ，无冷凝 |
||
|
存储湿度：5% 到 95% ，无冷凝 |
存储湿度：5% 到 95% ，无冷凝 |
|||
|
软件特性 |
||||
|
以太网特性 |
端口特性 |
端口隔离、UNI/NNI隔离 |
||
|
风暴抑制 |
||||
|
COMBO端口自适应 |
||||
|
MAC地址管理 |
基于端口、VLAN、全局MAC地址学习数目限制 |
|||
|
静态MAC配置 |
||||
|
黑洞地址配置 |
||||
|
MAC地址自动学习和老化 |
||||
|
MAC地址迁移告警 |
||||
|
VLAN |
4K个VLAN、基于端口、MAC、IP地址、协议端口号的VLAN等 |
|||
|
VLAN Mapping N:1 |
||||
|
PVLAN |
||||
|
Super-Vlan |
||||
|
GVRP |
||||
|
QinQ |
基本QinQ和灵活QinQ |
|||
|
环网保护 |
STP/MSTP/RSTP、BPDU Guard、Root Guard |
|||
|
Flap Guard、Loop Guard、边缘端口检测、BPDU报文加密 |
||||
|
VIST |
||||
|
LBD |
||||
|
EIPS |
||||
|
端口镜像 |
一对一、多对一端口镜像 |
|||
|
数据流镜像 |
||||
|
ERSPAN远程镜像 |
||||
|
ERSPAN增强型远程镜像 |
||||
|
VLAN镜像 |
||||
|
链路汇聚 |
动态链路汇聚 |
|||
|
静态链路汇聚 |
||||
|
跨板卡、跨设备链路汇聚 |
||||
|
流量负载均衡 |
||||
|
路由特性 |
IPv4协议 |
TCP、UDP、Ping、TraceRoute、Telnet、FTP、TFTP、ICMPv4、DNS、UDP Helper、DHCP、DHCP server、DHCP Delay、DHCP Snooping、NTP、SNTP、支持ARP、ARP Proxy |
||
|
IPv6协议 |
IPv4/IPv6双协议栈、TCP6、UDP6、RawIP6、Pingv6、TraceRoute6、Telnet6、FTP6、TFTP6、DNS6、ICMPv6、VRRPv3、DHCP6、ND、PMTUD（IPv6） |
|||
|
IPv4路由协议 |
RIPv1/v2、RIPng、IRMP、OSPFv2、IS-IS、BGP、 GRE、IPIP隧道 |
|||
|
OSPF国密SM3认证 |
||||
|
RIP国密SM3认证 |
||||
|
IPv4静态路由\路由策略\路由迭代\策略路由 |
||||
|
IPv6路由协议 |
RIPng功能、OSPFv3功能、IS-ISV6功能、BGPv4+功能、IPv6静态路由\IPv6路由策略\IPv6路由迭代\IPv6策略路由、IPV6过渡隧道、GREv6 |
|||
|
组播功能 |
二层组播 |
IGMPv1/v2/v3 Snooping、组播VLAN、支持MLD v1/v2 Snooping |
||
|
三层组播 |
IGMPv1/v2/v3、MLD v1/v2、组播静态路由、IPv4域内组播路由、IPv4域间组播路由、IPv4组播组管理、支持MSDP、PIM-SM、PIM-DM、PIM-SSM、PIM-SDM |
|||
|
IPv6 域内组播路由、IPv6域间组播路由、IPv6组播组管理、IPv6组播转发、MSDP for IPv6、支持PIM-SMv6、PIM-DMv6、PIM-SSMv6、MLPV1/V2 |
||||
|
MPLS |
MPLS |
LDP |
||
|
MPLS L3VPN |
||||
|
MPLS Qos |
||||
|
ACL/QOS |
ACL |
IPV4/IPV6标准ACL |
||
|
IPV4/IPV6扩展ACL |
||||
|
混合ACL |
||||
|
MAC ACL |
||||
|
基于端口ACL |
||||
|
基于三层接口ACL |
||||
|
基于VLAN ACL |
||||
|
基于全局ACL |
||||
|
Ingress/Egress ACL |
||||
|
ACL匹配日志 |
||||
|
基于时间域绑定ACL |
||||
|
QOS |
SP、RR、WRR、WDRR等队列调度方式 |
|||
|
802.1p、DSCP等优先级映射 |
||||
|
流分类 |
||||
|
流量监管 |
||||
|
流量整形 |
||||
|
拥塞管理 |
||||
|
拥塞避免 |
||||
|
基于时间域的速率限制 |
||||
|
基于时间域的流量整形 |
||||
|
安全功能 |
设备安全 |
防止数据报文攻击、防止协议报文攻击、支持攻击检测功能、协议报文保护、报文收发诊断、CPU保护技术、支持硬件层级双boot，支持双系统启动，实现硬件级boot冗余备份，避免因FLASH芯片故障导致交换机无法启动。支持硬件查询，支持风扇状态、电源、温度等异常监控告警 |
||
|
网络安全 |
报文合法性检查、URPF检查、报文过滤功能、协议分类限流、端口隔离、DHCP Snooping、DHCPv6 Snooping、IPSG、IPSGv6、AARF、Dynamic ARP Inspection、ARP Check、Host Guard、OSPF国密SM3认证 |
|||
|
RIP国密SM3认证 |
||||
|
BPDU报文加密 |
||||
|
管理安全 |
设备管理安全、网络用户绑定、AAA、SSH2.0、USB-Key身份认证、业务运行IOS加密、业务运行日志加密、业务运行配置加密、History文件加密存储、密码定期强制更新、登录密码强度设置、多次登录失败锁定功能 |
|||
|
接入安全 |
Portal认证、802.1X认证、MAC认证、端口安全、可信设备接入 |
|||
|
虚拟化 |
VST |
横向虚拟化，支持分裂、合并、多激活等多种在线检测 |
||
|
MVST |
纵向虚拟化管理 |
|||
|
设备维护 |
设备管理方式 |
Console口登录、Telnet、SSH V1/V2，CLI进行设备管理、IBM、HP等第三方网管平台 |
||
|
文件管理 |
FTP/TFTP上传/下载文件、格式化，文件、目录的创建、拷贝、删除、保存文件管理功能 |
|||
|
网络维护 |
Ping、TraceRoute、LSP Ping/Tracert功能、端口环路监测 |
|||
|
网络管理 |
SNMP V1/V2/V3、RMON、WEB网管、第三方网管、SSH V1/V2、“0”配置开局、支持远端批量升级、配置自动下发、IPFIX/SFLOW，支持tr069 |
|||
|
OAM功能 |
802.3ah OAM、802.1ag OAM、ITU Y.1731 OAM |
|||
|
绿色节能 |
IEEE 802.3az EEE（能效以太网） |
|||
|
高可靠性 |
设备可靠性 |
支持电源热插拔 |
||
|
支持风扇热插拔 |
||||
|
支持IOS备份与恢复、支持配置文件备份与恢复 |
||||
|
网络可靠性 |
VRRP、VBRP、VRRPv3、BFDv6 |
|||
|
IP FRR、VPN FRR、BFD for VRRP/BGP/IS-IS/RIP/OSPF/RSVP/静态路由（实现50ms故障业务倒换）、EIPS以太环网保护协议（可实现50ms故障业务快速倒换），支持VRRP与TRILL联动，ULFD、ULPP、Monitor Link、keepalive、 |
||||
|
数据中心特性 |
VXLAN |
Vxlan跨数据中心互联 ，支持L2网关模式；支持L3网关模式；支持EVPN Vxlan、支持多活网关部署 |
||
|
TRILL |
TRILL 透明交换网络 |
|||
|
SDN |
OpenFlow1.3，Ovsdb，Netconf，openstack云网一体化 |
|||

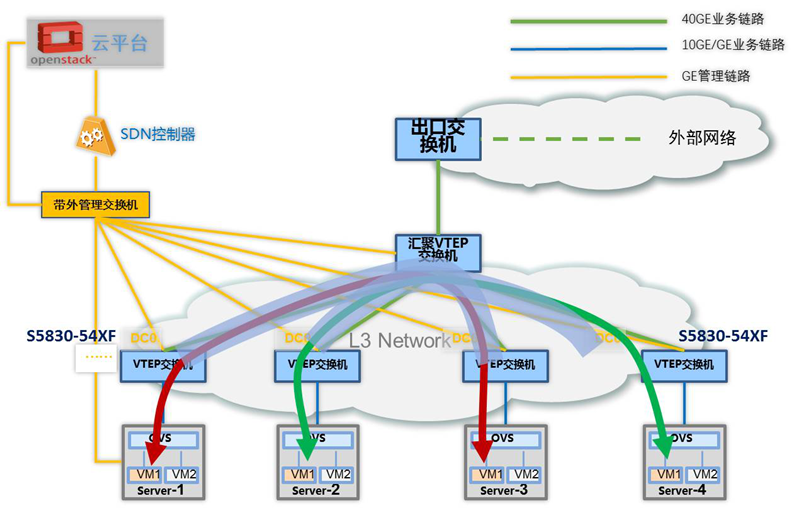

应用场景说明：
云计算、大数据应用部署场景，S5830作为万兆高密端口接入设备，部署在整个网络架构的边缘位置，设备提供10G接入、40G上行，提供Vxlan 通道灵活建立和维护，满足计算资源的灵活迁移，满足网络资源的任意调配。
关键技术：
1. 借助SDN 控制器，可以实现基于Vxlan 隧道管理的underlay配置下发 ；
2. 借助OpenFlow ，实现Vxlan 隧道转发表项控制和管理；
3. 基于Vxlan 的L2隧道转发和L3 跨VNI数据交换。

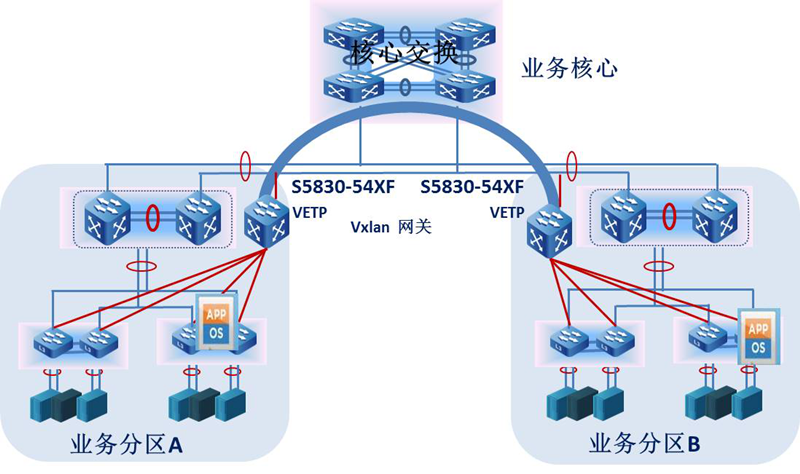

典型应用二：数据中心域间大二层扩展
应用场景说明：
在多数据中心互联、云计算分区互联互通应用场景中，S5830设备借助Vxlan功能，灵活实现L2通道的快速建立和数据转发。
关键技术：
1. Vxlan实现跨域L2层隧道部署；
2. Vxlan的VETP接口部署在独立的分区VXLAN边界网关交换机上。
|
产品型号 |
描述 |
|
S5830主机 |
|
|
S5830-56XQFP |
48端口SFP+光口，8个100G QSFP28接口，5个模块化风扇槽位，2个模块化电源插槽 |
|
S5830-54XTQFP |
48端口万兆电口，6个100G QSFP28接口，5个模块化风扇槽位，2个模块化电源插槽 |
|
电源模块 |
|
|
AD550M-HV0B |
标准CRPS电源，550W，面板侧出风，交流输入100-240VAC/7A，输出12V_45A, 12VSB_3A，支持热插拨。 |
|
DD800M-5V0B |
标准CRPS电源，800W，面板侧出风，直流输人-40--2V/25A，输出12V_64A3 12VSB_3A，支持热插拨 |
|
风扇模块 |
|
|
FAN-01E-01B |
模块化风扇，支持热插拔，前进后出风向 |
|
S5830主机 |
|
|
S5830-54XF |
固化48个10G 光接口，6个40G QSFP光接口，双模块化电源插槽 |
|
SM58-6QXGE |
6个40G QSFP光接口 |
|
SM58-2QFP |
2个100G CFP光接口 |
|
电源及风扇模块 |
|
|
AD250-1D006B-B |
交流电源模块，250W,交流输入100-240V,或直流输入，支持热插拨,向外抽风 |
|
AD250-1D006B-F |
交流电源模块，250W,交流输入100-240V,或直流输入，支持热插拨, 向内吹风 |
|
FAN-01A-01B |
模块化风扇，支持热插拔，前进后出风向，每台整机必须配4个 |
|
FAN-01A-01F |
模块化风扇，支持热插拔，后进前出风向，每台整机必须配4个 |
