NSS5820-54XQFP自主安全交换机是麻豆公司面向政府等安全性要求较高的行业，推出的基于国产CPU、国产交换芯片的新一代多业务高性能以太网交换产品。主要针对网络的汇聚、数据中心的服务器接入等场景应用，提供从芯片、硬件到软件的全方位安全可控、稳定、可靠的高性能L2/L3层交换服务。可为数据处理中心提供核心数据交换服务，为数据处理中心内部云平台、云存储、服务支撑、运维管理提供高速互联网络。
NSS5820系列 信创万兆交换机
产品特征
国产CPU和国产交换芯片设计，自主安全
麻豆公司采用新一代国产CPU芯片和国产高集成高性能交换芯片，自主研发新一代高性能、高可靠、可管可控的以太网交换机，满足政府等客户部署安全可控网络的需要，为用户提供多业务、安全、可控的一体化解决方案，确保满足用户网络基础安全保障需求。
交换机自主操作系统软件，稳定安全可靠
NSS自主操作系统成熟稳定，继承麻豆二十多年服务金融、运营商软件技术积累，近百万台在网运行设备考验。麻豆自主安全交换机操作系统，具备独立知识产权，通过公安部信息安全产品检测中心漏洞扫描测试，操作系统安全可靠。
控制平面，管理平面双平面国密加密，有效保证网络安全
SSH登录支持国密加密算法，交换机配置文件支持国密加密，杜绝设备被破解访问，以及管理数据被窃取泄密，实现交换机管理平面安全可靠。设备常用控制协议，如MSTP、RIP和OSPF，支持国密对协议报文加密，确保网络拓扑协议不泄露。支持可信设备认证，通过对接入网络的交换设备采用802.1X认证判断接入设备的合法性，杜绝非法仿冒设备接入网络，实现交换机控制平面安全可靠。
具备高性能10G接入、100G上行接口的万兆交换机
NSS5820-54XQFP万兆交换机，是麻豆公司采用先进硬件设计技术，推出的新一代高性能、高密度、低时延的10GE以太网交换机，提供高性能40G/100G上行端口，为数据中心网络提供多达4个100G上行端口支持，满足数据中心高速互联需求，消除带宽瓶颈，满足未来3~5年的带宽提升需求。
产品规格
|
产品型号 |
NSS5820-54XQFP |
|
|
硬件规格 |
||
|
物理端口 |
48个10G SFP+光接口，2个40G QSFP光接口，4个40G/100G QSFP28光接口 |
|
|
管理接口 |
1个Console配置接口、1个DC0管理以太接口、1个USB接口 |
|
|
外形尺寸(W×D×H) |
440×420×44.2 mm |
|
|
与阿里云对接的版本号、版本类型 |
OS版本号：9.7.27.4 OS版本类型：正式发布版本 |
|
|
功耗 |
≤200W |
|
|
电源 |
冗余双交流电源，输入电压（AC）：100～240V，50/60Hz |
|
|
温度 |
工作温度：0℃到 50℃ |
|
|
存储温度：-40℃ 到 70℃ |
||
|
风扇 |
标配冗余风扇 |
|
|
MTBF |
大于10万小时 |
|
|
交换容量 |
4.8Tbps |
|
|
包转发率 |
2000Mpps |
|
|
软件规格 |
||
|
虚拟化 |
设备虚拟化 |
支持横向虚拟化（堆叠）、纵向虚拟化。 |
|
VXLAN |
VXLAN |
支持VXLAN二层交换、VXLAN三层网关、BGP EVPN。 |
|
SDN |
SDN特性 |
支持OpenFlow1.3协议。 |
|
数据中心 |
数据中心管理 |
支持标准协议NSH、ESI等数据中心管理功能。 |
|
Trill |
支持Trill协议。 |
|
|
链路协议与技术 |
线速转发 |
所有端口支持全线速收发。 |
|
链路层特性 |
支持端口聚合、端口隔离。 |
|
|
MAC地址管理 |
支持静态MAC配置。 |
|
|
VLAN |
支持基于端口、Mac、IP地址、协议端口号的Vlan（1-4094）。 |
|
|
QinQ |
支持基本QinQ和灵活QinQ。 |
|
|
生成树协议 |
支持STP/MSTP/RSTP 。 |
|
|
链路聚合 |
支持IEEE 802.3ad（链路聚合）、跨板卡、跨设备的链路聚合。 |
|
|
端口镜像 |
支持端口镜像。 |
|
|
网络协议及技术 |
IPv4协议 |
TCP、UDP、Ping、TraceRoute、Telnet、FTP、TFTP、ICMPv4、DNS、UDP Helper、DHCP、DHCP server、DHCP Delay、DHCP Snooping、NTP、SNTP、支持ARP、ARP Proxy。 |
|
IPv6协议 |
IPv4/IPv6双协议栈、TCP6、UDP6、RawIP6、Pingv6、TraceRoute6、Telnet6、FTP6、TFTP6、DNS6、ICMPv6、VRRPv3、DHCP6、ND、PMTUD（IPv6）。 |
|
|
IPv4路由协议 |
RIPv1/v2、RIPng、IRMP、OSPFv2、IS-IS、BGP、 IPv4静态路由\路由策略\路由迭代\策略路由。 |
|
|
IPv6路由协议 |
RIPng功能、OSPFv3功能、IS-ISV6功能、BGPv4+功能、IPv6静态路由\IPv6路由策略\IPv6路由迭代\IPv6策略路由。 |
|
|
组播功能 |
二层组播 |
IGMPv1/v2/v3 Snooping、组播VLAN、支持MLD v1/v2 Snooping。 |
|
三层组播 |
IGMPv1/v2/v3、MLD v1/v2、组播静态路由、IPv4域内组播路由、IPv4域间组播路由、IPv4组播组管理、支持MSDP、PIM-SM、PIM-DM、PIM-SSM、IPv6 域内组播路由、IPv6组播转发、支持PIM-SMv6、PIM-SSMv6。 |
|
|
MPLS |
MPLS L3 VPN |
支持两种跨域MPLS VPN方式（OptionA/OptionB）。 |
|
MCE |
MCE。 |
|
|
流量控制 |
QOS |
支持Mark/ReMark、CAR（Ingress/Egress）、流量整形（Egress）、拥塞管理、队列管理。 |
|
流量抑制 |
基于端口的广播流量抑制；基于端口的未知组播流量抑制；基于端口的未知单播流量抑制；基于端口绝对带宽进行流量抑制，可按照PPS和BPS进行抑制。 |
|
|
报文标记 |
支持直接对业务报文打标记，并支持对丢包数量和丢包率的实时统计功能。 |
|
|
流量统计 |
支持出队列统计；支持ACL统计（EACL/IACL）。 |
|
|
安全功能 |
安全防护 |
管理控制双平面保护：RIP、OSPF等协议国密加密、配置文件国密加密。 |
|
ACL |
Ingress/Egress ACL、基本ACL、扩展ACL、VLAN ACL、全局ACL，RADIUS民品通用安全认证。 |
|
|
设备安全 |
支持防止数据报文攻击、防止协议报文攻击、支持攻击检测功能、协议报文保护、报文收发诊断。 |
|
|
网络安全 |
报文合法性检查、URPF检查、报文过滤功能、ARP防攻击、协议分类限流。 |
|
|
用户安全 |
设备管理安全、网络用户绑定、AAA、SSH2.0、802.1x认证。 |
|
|
设备管理 |
设备管理方式 |
Console口登录、支持Telnet到本设备，支持SSH V1/V2.以命令行的方式进行设备管理。 |
|
网络维护 |
Ping、TraceRoute、LSP Ping/Tracert功能、端口环路监测。 |
|
|
网络管理 |
SNMP V1/V2/V3、RMON 1，2，3，9、MIB、SSH V1/V2，支持电源、风扇、温度日志告警。 |
|
|
维护方式 |
支持本地配置口（Console）配置。 |
|
|
支持Telnet、SSH远程维护。 |
||
|
支持命令行配置（CLI）。 |
||
|
支持FTP协议加载升级。 |
||
|
网络监控协议 |
支持Telemetry协议 |
|
|
自动化运维 |
支持NETCONF自动化配置接口 |
|
|
高可靠性 |
HA
|
VRRP。 |
|
BFD for VRRP/BGP/ RIP/OSPF /静态路由，最小3.3ms发包间隔。 |
||
组网应用
一、数据中心TOR场景
数据中心有大量万兆服务器接入需求。这种场景下可以使用NSS5820交换机作为服务器接入交换机，提供高密度的万兆接入，同时NSS5820提供2个40G，4个100G的高速接口上联。
1.48个高密度的10G 光接口，支持6个QSFP 40G接口（其中4个为40G/100G QSFP28接口），完全能够满足高密度万兆服务器接入需求；
2.支持模块化双电源冗余，充分满足数据中心设备对可靠性的需求；
3.NSS5820通过公安部信息安全产品检测中心漏洞扫描测试，提供安全可靠的TOR交换机；
4.支持横向虚拟化，提高网络稳定性，可将2~4台设备虚拟成1台设备，减少用户管理工作量；支持跨设备的链路捆绑，链路故障毫秒切换，增强网络的稳定性。

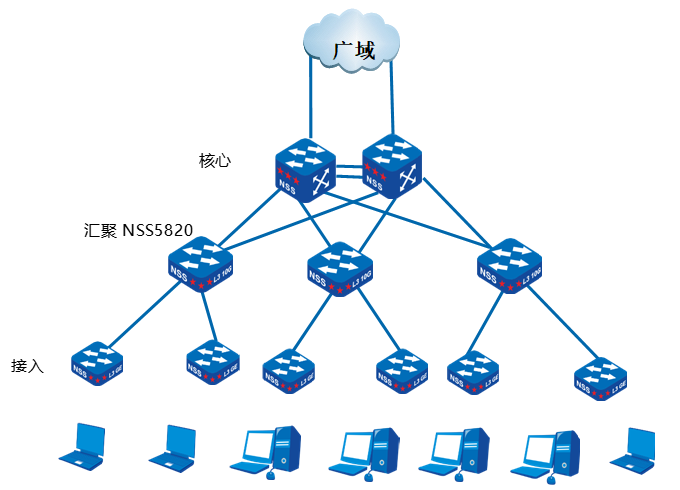

二、大中型大楼局域网的汇聚交换机
在大、中型大楼局域网或园区网，需要使用高密度光接口交换机作为汇聚交换机，NSS5820交换机提供48个万兆光接口和6个40G接口（其中4个为40G/100G QSFP28接口），可以作为此场景的汇聚交换机部署，4个100G接口为后期升级网络做预留，有效保护客户投资。
关键技术：
1.48个高密度的万兆接口，并且通过6个40G接口（其中4个为40G/100G QSFP28接口）作为上联，完全可以满足中大型园区网汇聚设备高密度的接入及未来网络升级需求；
2.支持横向虚拟化，提高网络稳定性，可将2~4台设备虚拟成一台设备，减少用户管理工作量；支持跨设备的链路捆绑，链路故障时毫秒切换，增强网络结构稳定性。
订购信息
|
产品型号 |
描述 |
|
NSS5820主机 |
|
|
NSS5820-54XQFP |
48个10G SFP+光接口，2个40G QSFP光接口，4个100G QSFP28光接口，2个模块化电源插槽 |
|
电源模块 |
|
|
AD250-1S005E-B |
ACDC电源模块_AD250-1D006B-B_250W,交流输入100-240V,或直流输入192~288Vm3.5A,输出12V/20.8A,5VSB/2A,隔离,均流,(220*54.5*40.25)mm,支持热插拨,向外抽风 |
|
风扇模块 |
|
|
FAN-01C-01B |
FAN-01C-01B,风扇框,内置2个风扇模块，支持热插拔,前进后出风向 |
